ZEDA 1300-1600-2000 CN2

CNC kotoučová a obráběcí centrum v jednom. Díky zdvihu 1300, 1600 nebo až 2000 mm je stroj určený zejména na obrábění masivních a vysokých kusů.

Pracovní osy:

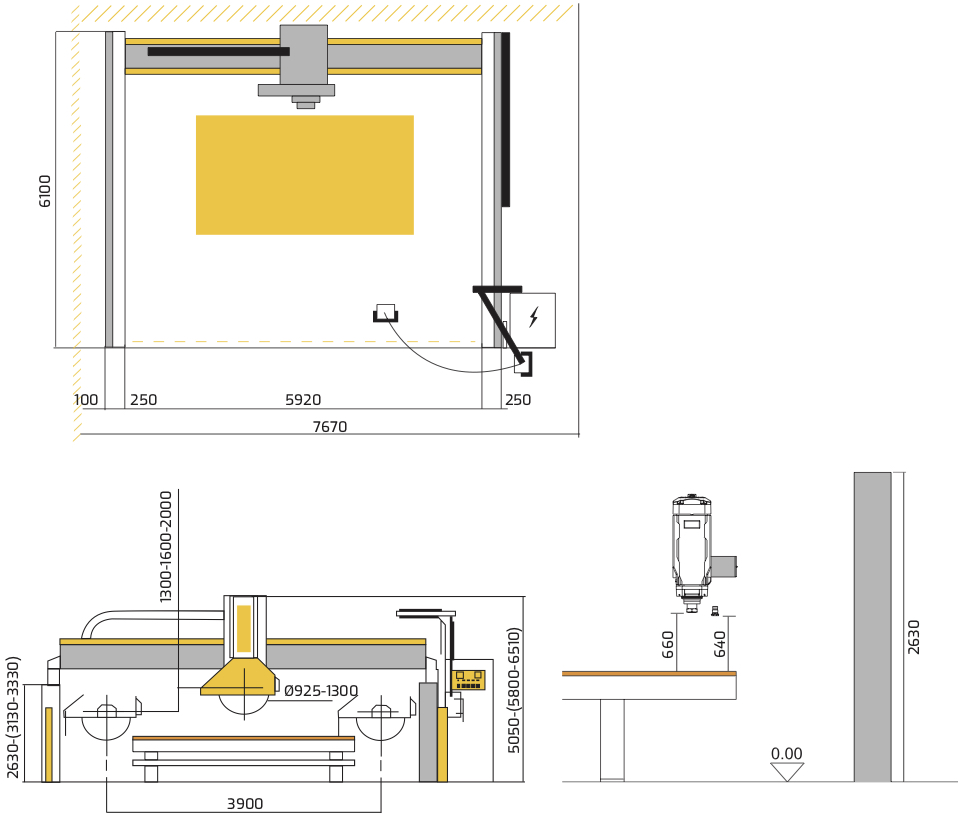

Rozměry:

Volitelná výbava:


Měření tloušťky desky


Měření nástroje

Kamera pro snímek desky

Program Contouring - výřezy frézou


Programy s přednastavenými výrobky a možností doplnění rozměrů i dalších parametrů

Vřeteno pro práci s frézou / vrtákem

Přísavka na krytu kotouče / manipulace s přísavkou

RODDING - podřez pro vložení zpevňovacího pásku

Speciální software a kotouče pro rychlou výroby obrub s poloměrem R5 a větším

Soustruh / brushles soustruh

Automatická výměna nástrojů, včetně kotouče

Technické parametry:

Maximální ø kotuče / ø díry925 - 1300 mm / 60 mm
Maximální horizontální dráha kotouče (osa X)3900 mm
Maximální horizontální dráha mostu (osa Y)3650 - 5260 - 6780 mm
Maximální vertikální dráha kotouče (osa Z)1300 - 1600 - 2000 mm
ø příruby / maximální prořez250 / 335-520 mm
Max. úhel naklopení / natočení  kotouče0-90° / 0-370°
Rozměr stolu2000 x 3500 mm
Výkon motoru vřetena28,5 kW
Rychlost otáčení vřetena400 - 6000 ot./min
Nastavitelná rychlost posunu vřetena (osa x)0 - 35 m/min
Nastavitelná rychlost posunu mostu (osa Y)0 - 35 m/min
Nastavitelná vertikální rychlost posunu vřetena (Z)0 - 7,5 m/min
Doba otáčení o 90° (osa W)1,5 sek
Spotřeba chladící vody (3 bar)50 litrů
Spotřeba vzduchu (6 bar)5 litrů
Celková hmotnost stroje7500 kg
