Přísavky ELEPHANT s pneumatickým naklápěním
Přísavky usnadňují manipulaci s kamenem při práci v provozovně.
Modely s nosností od 80 do 2000 kg.
CHARAKTERISTIKA:
- S připojením na stlačený vzduch, vakuovou centrálu nebo možnost nezávislého napájení pomocí nabíjecích baterií.
- Pneumatické naklápění 0°-90°s možností zablokování v horizontální pozici.
- Podélný posun přísavek po rameni s možností otočení krajních přísavek.
- Ukazatel podtlaku.
- Akustický a vizuální alarm nezávisle napájený nabíjejícími bateriemi.
- Posuvný ventil pro přisátí a odsátí kamene s bezpečnostní pojistkou a pojistným ventilem.
- Tichý vakuový generátor s redukcí vzduchu se spotřebou 100 lt/min. (tlak 4-6 Bar).
- Součástí přísavky je zásobník vzduchu pro případ poklesu tlaku nebo odpojení přísavky.
- Gumové přísavky ze strukturované gumy pro přenášení leštěného, hrubého, tryskaného nebo štokovaného kamene.
- Možnost odpojení jednotlivých přísavek (snižuje se nosnost přísavky).
- Kovová konstrukce z prvotřídních materiálů.
MODELY:

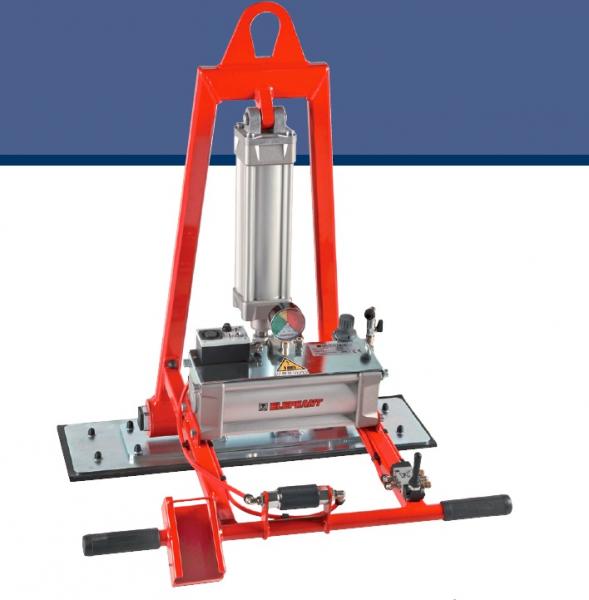

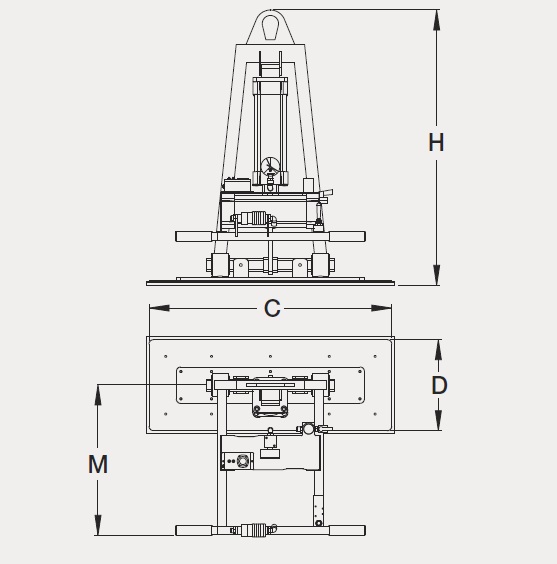

LM1RP
| Nosnost (kg) | 80 | 100 | 125 | 200 | 250 | 250 | 300 | 300 | 500 | 500 | 1000 | |
|
Rozměry sací desky (mm) |
ks | 1 | ||||||||||
| C | 400 | 400 | 500 | 600 | 500 | 700 | 600 | 800 | 550 | 800 | 1000 | |
| D | 150 | 200 | 200 | 200 | 300 | 200 | 300 | 200 | 400 | 300 | 450 | |
| Rozměry přísavky | H | 880 | 880 | 880 | 880 | 880 | 880 | 880 | 880 | 900 | 900 | 900 |
| M | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 450 | 450 | 500 | |

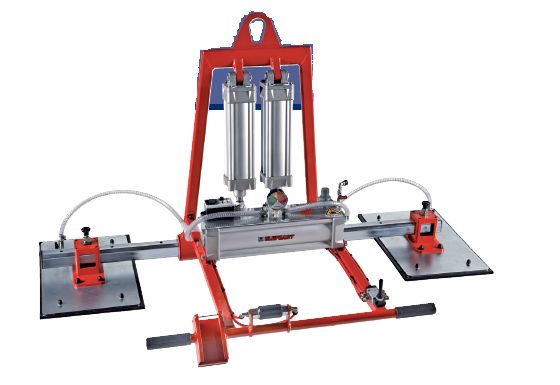

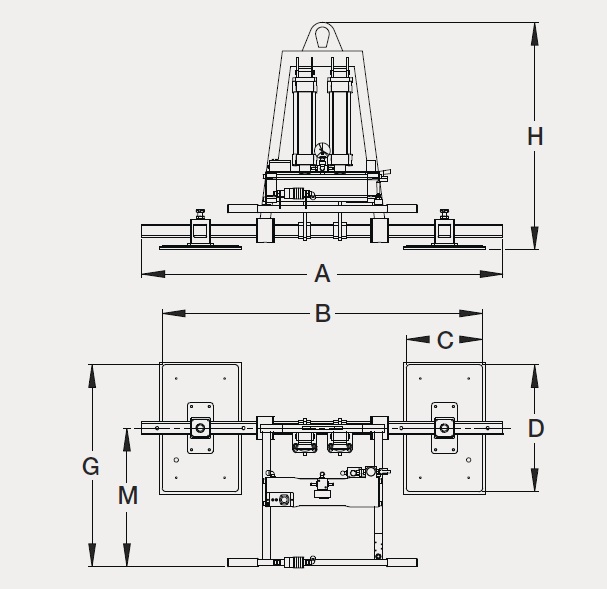

LM2RP
| Nosnost (kg) | 250 | 500 | 1000 | |
|
Rozměry sací desky (mm) |
ks | 2 | ||
| C | 200 | 300 | 400 | |
| D | 500 | 500 | 550 | |
| Rozměry přísavky (mm) | A | 1410 | 1420 | 1460 |
| B(min/max) | 800/1800 | 920/1800 | 1070/1800 | |
| M | 590 | 590 | 590 | |
| H | 850 | 890 | 900 | |
| G(min/max) | 690/840 | 740/840 | 790/865 | |

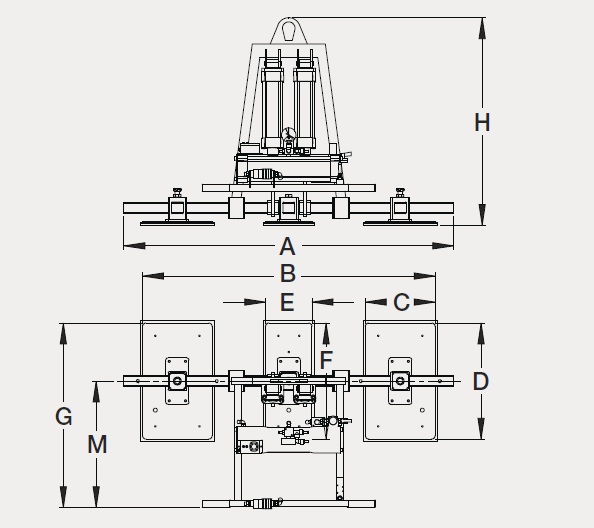

LM3RP
| Nosnost (kg) | 375 | 625 | 1125 | |
|
Rozměry sací desky (mm) |
ks | 3 | ||
| C | 200 | 300 | 400 | |
| D | 500 | 500 | 550 | |
| E | 200 | 200 | 200 | |
| F | 500 | 500 | 500 | |
| Rozměry přísavky (mm) | A | 1410 | 1420 | 1460 |
| B (min/max) | 800/1800 | 920/1800 | 1070/1800 | |
| M | 590 | 590 | 590 | |
| H | 850 | 890 | 900 | |
| G (min/max) | 690/840 | 740/840 | 790/865 | |

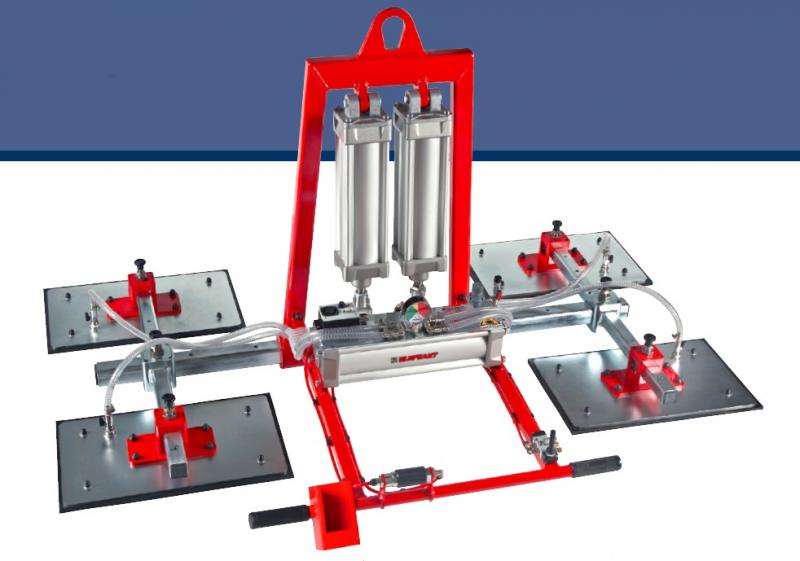

LM4RPC
| Nosnost (kg) | 500 | 1000 | 2000 | |
|
Rozměry sací desky (mm) |
ks | 4 | ||
| C | 500 | 500 | 550 | |
| D | 200 | 300 | 400 | |
| Rozměry přísavky (mm) | A | 1420 | 1460 | 1460 |
| B (min/max) | 820/1800 | 930/1830 | 1030/1880 | |
| P | 840 | 840 | 870 | |
| Q (min/max) | 470/1230 | 670/1230 | 870/1290 | |
| M | 590 | 590 | 590 | |
| G (min/max) | 830/1200 | 930/1200 | 1030/1240 | |
| H | 860 | 900 | 1080 | |
