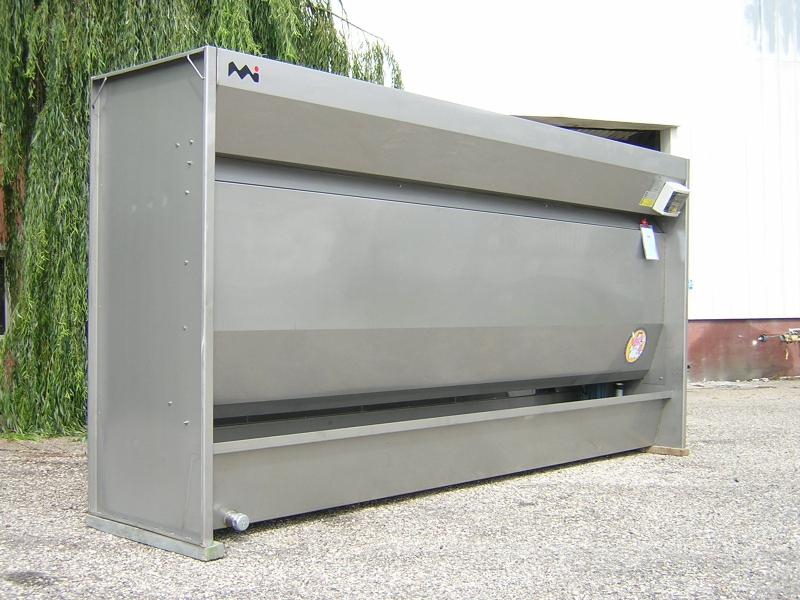

MISTRAL

• ODSÁVACÍ STĚNA Z NEREZU
• SRÁŽENÍ PRACHU VODOU

POPIS ZAŘÍZENÍ:

Odsávací modul na prach vznikající při opracování kamene. Toto zařízení odsává a eliminuje prach vznikající jak při používání nástrojů na opracování kamene na sucho, tak i páru vznikající při mokré výrobě. Výhody tohoto zařízení lze shrnout následovně:
- maximální odsávaní
- absolutní volnost pohybu pracovníka
- úspory za vytápění provozovny - nasávaný vzduch není vypouštěn ven
- minimální údržba
- vzduch na výstupu je brzděn a rovnoměrně rozmísťován pomocí tzv. difuzoru (patentované zařízení), který eliminuje nežádoucí proudy vzduchu

Odsávání vzduchu je uskutečněno zcela novým systémem: za pomocí velkého objemu vzduchu při nízké rychlosti, čímž se odbourají pro pracovníka nepříjemné vzduchové proudy (průvany).
Vzduch obsahující prachové částice je odsáván pomocí ventilátorů, umístěných na vrcholu zařízení. Díky vodnímu filmu a následným proudovým omýváním dochází k vyčištění odsátého vzduchu. Částice prachu po spojení s vodou ztěžknou a spadnou do sběrné vany, čímž se zamezí jejich návratu do pracovního prostředí.
Z ventilátorů následně proudí vyčištěný vzduch, který může být distribuován do prostoru provozovny a nemusí být odváděn ven.

Pracovník není při práci žádným způsobem omezován: je dostatečné, když pracuje před spádem vody, aby docházelo k odsávání prachu.
Čím je pracovník blíže k filmu vody, tím je odsávání účinější. Nicméně dostatečná je vzdálenost cca. 1,5 metru.
Velké množství vody ve sběrné vaně umožňuje nezávislost z hlediska údržby zařízení, která sestává z pouhé výměny vody ve sběrné vaně a z omytí plastových zarážek (operace, které se provádí v průměru 1x za 6 měsíců).

Zařízení je tvořeno následujícími částmi:

SBĚRNÁ VANA:
Je umístěna na základně celé konstrukce. Cirkulace vody je zajištěna vlastním čerpadlem umístěným ve sběrné vaně.

VODNÍ FILM
Stěna je napájena prvním mycím okruhem. Zde dochází k prvnímu čištění odsátého vzduchu.

VNITŘNÍ MYCÍ KOMORA
V tomto prostoru dochází k celkovému vyčištění odsátého vzduchu. Prudké proudy vody způsobí zvýšení hmotnosti zbylých částic prachu, které pomocí současného působení gravitační a odstředivé síly skončí ve sběrné vaně.

VENTILÁTORY
Ventilátory jsou vyrobeny z pozinkované oceli. Speciální úhel jejich lopatky zajišťuje vysoký sací výkon při nízkém počtu otáček, což má pozitivní vliv na hlučnost a spotřebu elektrické energie.

ČERPADLO
Ponorné čerpadlo s vrtulkou z nerezoceli, s 3 fázovým motorem.

OVLÁDACÍ PANEL
Ovládací panel je snadno přístupný, umístěný na přední straně kabiny. Obsahuje 1 fázovou zásuvku pro napojení pracovních nástrojů.

ROZMĚRY

VARIANTY ODSÁVACÍCH STĚN MARTINI AEROIMPIANTI:

BORA - odsávací stěna z pozinkovaného plechu

BORA APRIBILE - odsávací stěna z pozinkovaného plechu, s možností odklopení čelní stěny pro snazší údržbu

NUVOLA - odsávací stěna bez vody, odstranění prachu pomocí filtrů

MISTRAL TOP - odsávací stěna z nerezu, s navýšeným výkonem odsávání, díky přídavnému sacímu otvoru v horní části kabiny, který zachycuje lehký prach unikající hlavnímu sání.

MISTRAL D - odsávací stěna z nerezu, s odsávání z obou stran stěny (brusiči mohou staán na obou stranách stěny)

MISTRAL APRIBILE - odsávací stěna z nerezu, s možností odklopení čelní stěny pro snazší údržbu

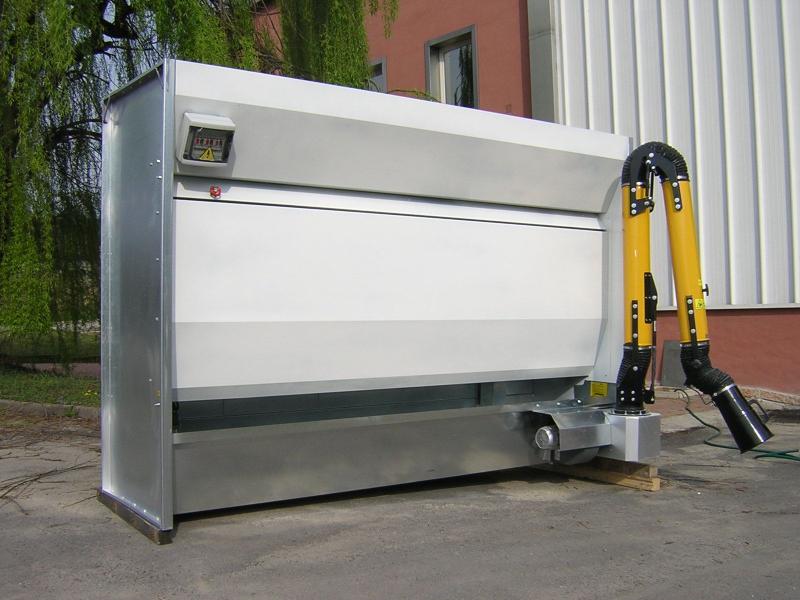

MISTRAL s odsávacím ramenem:
