Kotoučová pila RADIA 38
Kotoučová pila s kotoučem ø 1200 až 1600 mm
Kotoučová pila velkých rozměrů pro střední i velké průmyslové provozy, určená pro řezání žulových, mramorových i pískovcových masivů, v manuálním nebo automatickém režimu. Vyznačuje se robustním provedením a jednoduchostí použití. Verze FULL navíc zahrnuje motorizované naklápění suportu kotouče od 0 do 90º, motorizovaný otáčecí stůl, frekvenční měnič pro regulaci otáček kotouče a program na výrobu profilů.
Konstrukce:
Hlavní konstrukční prvky stroje jsou z litinových odlitků o vysoké robustnosti, což zaručuje časovou odolnost proti korozi, perfektní rozměrovou stabilitu a minimální akustickou resonanci. Kryt kotouče a ochrany vodících částí jsou z důvodů maximální trvanlivosti z nerezoceli. Cyklus povrchové úpravy stroje při výrobě zahrnuje opískování a mytí s následnou aplikací tří vrstev barvy.
- Posuv mostu (osa X): Posuv mostu po válečkových vedeních v olejové lázni, chráněných a umístěných v elementech fixovaných na zdech. Posun je prováděn vzájemně synchronizovaným převodem pastorků a ozubených drah, pohybem bez vůle. Posuvy je možno provádět buď manuálně variabilní rychlostí nebo automaticky dle nastavitelného programu. Pozice mostu je zobrazována v desetinách milimetru na displeji ovládacího panelu.
- Pohyb suportu s kotoučem po mostu - řez /a zpět (osa 0): pohon prostřednictvím pastorku a ozubená dráhy, na vodících plochách v olejové lázni, které jsou chráněny krytem proti vniknutí vody a prachu. Rychlost řezu a návratu hlavy nastavitelná na ovládacím panelu. Koncové spínače řezu a návratu pracovní hlavy nastavitelné elektronicky.
- Svislý pohyb hlavy s kotoučem - zdvih/pokles (osa Y): Pracovní hlava se pohybuje nahoru a dolů v chromovaných vedeních, účelně uzavřených ochranným krytem, s regulovatelnými koncovými spínači vzestupu a poklesu. Přesnost polohy je ovládána elektricky pomocí invertoru (frekvenčního měniče) a enkoderu (elektronického snímače pozice). Pro větší produktivitu při řezání žuly jsou svislé posuny interpolované s vodorovným pohybem tak, že během řezu hlava kotouče začíná klesat ještě dříve, než dosáhne na vodorovný koncový spínač řezu a návratu.
- Motor kotouče: Motor je napojen přímo na kotouč.
- Ovládání a kontrola: Elektrický rozvaděč je umístěn na podlaze po pravé straně mostu. Je na něm umístěn hlavní spínač s blokací dveří rozvaděče. Uvnitř rozvaděče se nacházíi spínače, jističe, pojistky a řídící elektronika stroje.
- Mobilní zavěšený ovládací panel obsahuje elektronický programátor, barevný displej DSTN velikosti 5.7“, tlačítka a hlavní ovládací prvky. Panel je zavěšen na kloubovém rameni se snadným přesunem v prostoru mezi rozvaděčem a stolem během přípravy práce a zobrazuje kroky programování a pozice os pohybu.
- Software POLYAX COLOR stroj v jednotlivých osách pohybu podle požadovaného příslušenství, s programy pro automatické řezání mramorů a žul, jedním prořezem či postupně po malých poklesech do řezu s programovatelnou hloubkou, umožňující pracovat i bez přítomnosti operátora. Možnost provádět vícenásobné řezy až do 9 různých rozměrů posunu, každý 99 krát opakovatelný.
- Laser: pro zjednodušení nastavení pozice kotouče na řeznou čáru.
Technické parametry:
| Maximální Ø kotouče | 1200 (1600) mm |
| Maximální horizontální dráha kotouče | 3800 mm |
| Maximální vertikální zdvih kotouče | 750 mm |
| Maximální posun mostu | 4300 mm |
| Maximální prořez | 450 (610) mm |
| Průměr otvoru kotouče | 60 (80) mm |
| Průměr příruby úchytu kotouče | 285 (375) mm |
| Výkon motoru kotouče | 26,5 kW |
| Rychlost otáček vřetene při 50 Hz | 450 - 1900 ot/min (s frekvenčním měničem) |
| Regulovatelná rychlost posunu kotouče | 0 - 18 m/min |
| Spotřeba chladící vody kotouče o tlaku 3 Bar | 50 (60) l/min |
| Celková hmotnost stroje | 7.800 kg |
| Zastavěný prostor - šířka x hloubka x výška | 7460 x 6950 x výška 3770 (4150) mm |
Volitelná výbava:
- Naklápění suportu pro šikmé řezy
- Soustruh
- Program na výrobu profilů

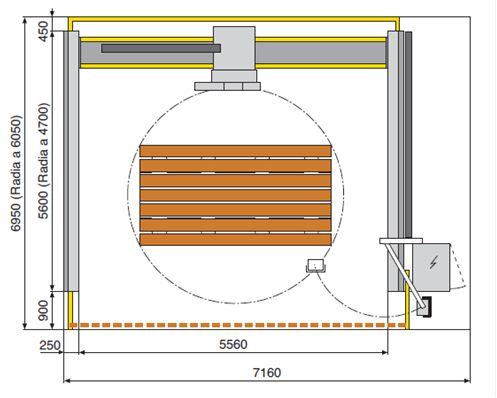

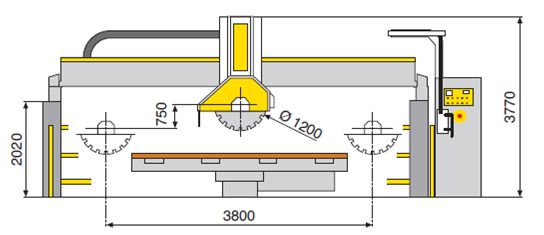

Rozměry stroje:
