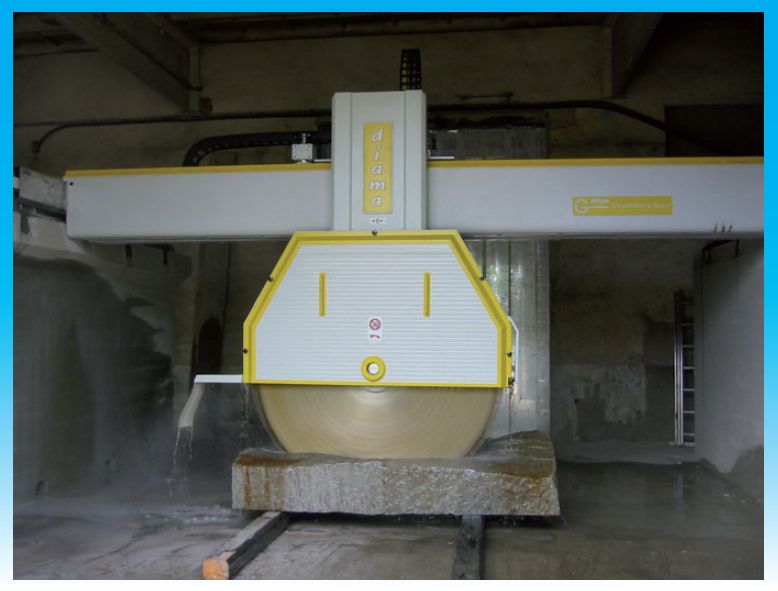

Kotoučová pila DIAMA 40

Kotoučová pila s kotoučem ø 1600 až 2000 mm, robustní litinová konstrukce

Kotoučová pila velkých rozměrů pro střední i velké průmyslové provozy, určená pro řezání žulových, mramorových i pískovcových  masivů, v manuálním nebo automatickém režimu. Vyznačuje se robustním provedením a jednoduchostí použití.

Konstrukce:

Hlavní konstrukční prvky stroje jsou z litinových odlitků o vysoké robustnosti, což zaručuje časovou odolnost proti korozi, perfektní rozměrovou stabilitu a minimální akustickou resonanci. Most stejný jako se používá pro konstrukci vícekotoučových pil na řezání bloků.  Kryt kotouče a ochrany vodících částí jsou z důvodů maximální trvanlivosti z nerezoceli. Cyklus povrchové úpravy stroje při výrobě zahrnuje tryskání a mytí s následnou aplikací tří vrstev barvy.
Pohyb mostu vpřed/vzad (osa X): Posun mostu ve válečkových vedeních v olejové lázni, chráněných a umístěných v elementech fixovaných na zídkách. Posun je prováděn vzájemně synchronizovaným převodem pastorků a ozubených drah, pohybem bez vůle.
Posuny je možno provádět buď manuálně, variabilní rychlostí nebo automaticky dle nastavitelného programu. Pozice mostu je zobrazována v desetinách milimetru na displeji ovládacího panelu.
Pohyb kotouče po mostu - řez /a zpět (osa 0): pohon prostřednictvím pastorku a ozubená dráhy, na vodících plochách v olejové lázni, které jsou chráněny krytem proti vniknutí vody a prachu. Rychlost řezu a návratu hlavy nastavitelná na ovládacím panelu. Koncové spínače řezu a návratu pracovní hlavy nastavitelné elektronicky.
Svislý pohyb kotouče - zdvih/pokles (osa Y): Pracovní hlava se pohybuje nahoru a dolů v chromovaných vedeních, účelně uzavřených ochranným krytem, s regulovatelnými koncovými spínači vzestupu a poklesu. Přesnost polohy je ovládána elektricky pomocí frekvenčního měniče a encoderu (elektronického snímače pozice). Pro větší produktivitu při řezání žuly jsou svislé posuny interpolované s vodorovným pohybem tak, že během řezu hlava kotouče začíná klesat ještě dříve, než dosáhne na vodorovný koncový spínač řezu a návratu.
Motor kotouče:  Motor napojen přímo na kotouč. Lze zvolit různé kombinace motorů a redukčních převodovek s různými řemeny, pro přizpůsobení k řezanému materiálu a průměrům používaného kotouče.
Ovládání a kontrola: Elektrický rozvaděč je umístěn na podlaze po pravé straně mostu, s panelem, který soustřeďuje základní ovládací prvky, spínače, tepelné ochrany, hlavní vypínač s blokováním dveří, elektronické ovládání.
Mobilní zavěšený ovládací panel obsahuje elektronický programátor, barevný displej DSTN velikosti 5.7“, tlačítka a hlavní ovládací prvky. Panel je zavěšen na kloubovém rameni se snadným přesunem v prostoru mezi rozvaděčem a stolem během přípravy práce a zobrazuje kroky programování a pozice os pohybu. Software POLYAX COLOR řídí stroj v jednotlivých osách pohybu dle instalovaného příslušenství, s programy pro automatické řezání mramorů a žul, jedním prořezem či postupně po malých poklesech do řezu s programovatelnou hloubkou, umožňující pracovat i bez přítomnosti operátora. Možnost provádět vícenásobné řezy až do 9 různých rozměrů posunu, každý 99 krát opakovatelný. Laser pro zjednodušení nastavení pozice kotouče na řeznou čáru.
