CNC kotoučová a obráběcí centrum v jednom. Díky zdvihu 1000 mm je stroj vhodný na obrábění i masivních a vysokých kusů. Výkon motoru 32 kW a litinová konstrukce zajišťují nekompromisní možnosti pro řezání a obrábění všech druhů kamene.
Pracovní osy:
Rozměry:
Volitelná výbava:
![](/sites/default/files/obrazky/gmm_brio_kotoucova_pila_-_mereni_desky.png)
Měření tloušťky desky
![](/sites/default/files/obrazky/gmm_brio_kotoucova_pila_-_mereni_nastroje.png)
Měření nástroje
![](/sites/default/files/obrazky/gmm_brio_kotoucova_pila_-_kamera.png)
Kamera pro snímek desky
![](/sites/default/files/obrazky/gmm_brio_kotoucova_pila_-_contouring.png)
Program Contouring - výřezy frézou
![](/sites/default/files/obrazky/gmm_brio_kotoucova_pila_-_parametric_figures.png)
![](/sites/default/files/obrazky/gmm_brio_kotoucova_pila_-_parametric_figures_ii.png)
Programy s přednastaveným výrobky a možností doplnění rozměrů i dalších parametrů
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_vreteno_s_vnitrnim_chlazenim_vodou.png)
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_vreteno_s_vnitrnim_chlazenim_vodou_ii.png)
Vřeteno pro práci s frézou / vrtákem
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_prisavka.jpg)
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_prisavka_ii.jpg)
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_displej_prisavka.jpg)
Přísavka na krytu kotouče / manipulace s přísavkou
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_rodding.jpg)
![](/sites/default/files/obrazky/kotoucova_pila_gmm_intra_520_cn2_-_rodding_ii.jpg)
RODDING - podřez pro vložení zpevňovacího pásku
![](/sites/default/files/obrazky/kotoucova_pila_gmm_litox_1000_cn2_-_rezani_obrub_s_velkym_polomerem.jpg)
Speciální software a kotouče pro rychlou výroby obrub s poloměrem R5 a větším
![](/sites/default/files/obrazky/kotoucova_pila_gmm_litox_1000_cn2_-_soustruh.jpg)
![](/sites/default/files/obrazky/kotoucova_pila_gmm_litox_1000_cn2_-_soustruh_brushless.jpg)
Soustruh / brushles soustruh
![](/sites/default/files/obrazky/kotoucova_pila_gmm_litox_1000_cn2_-_vymenitelny_kotouc.jpg)
Automatická výměna nástrojů, včetně kotouče
![](/sites/default/files/obrazky/kotoucova_pila_gmm_litox_1000_cn2_-_pas.jpg)

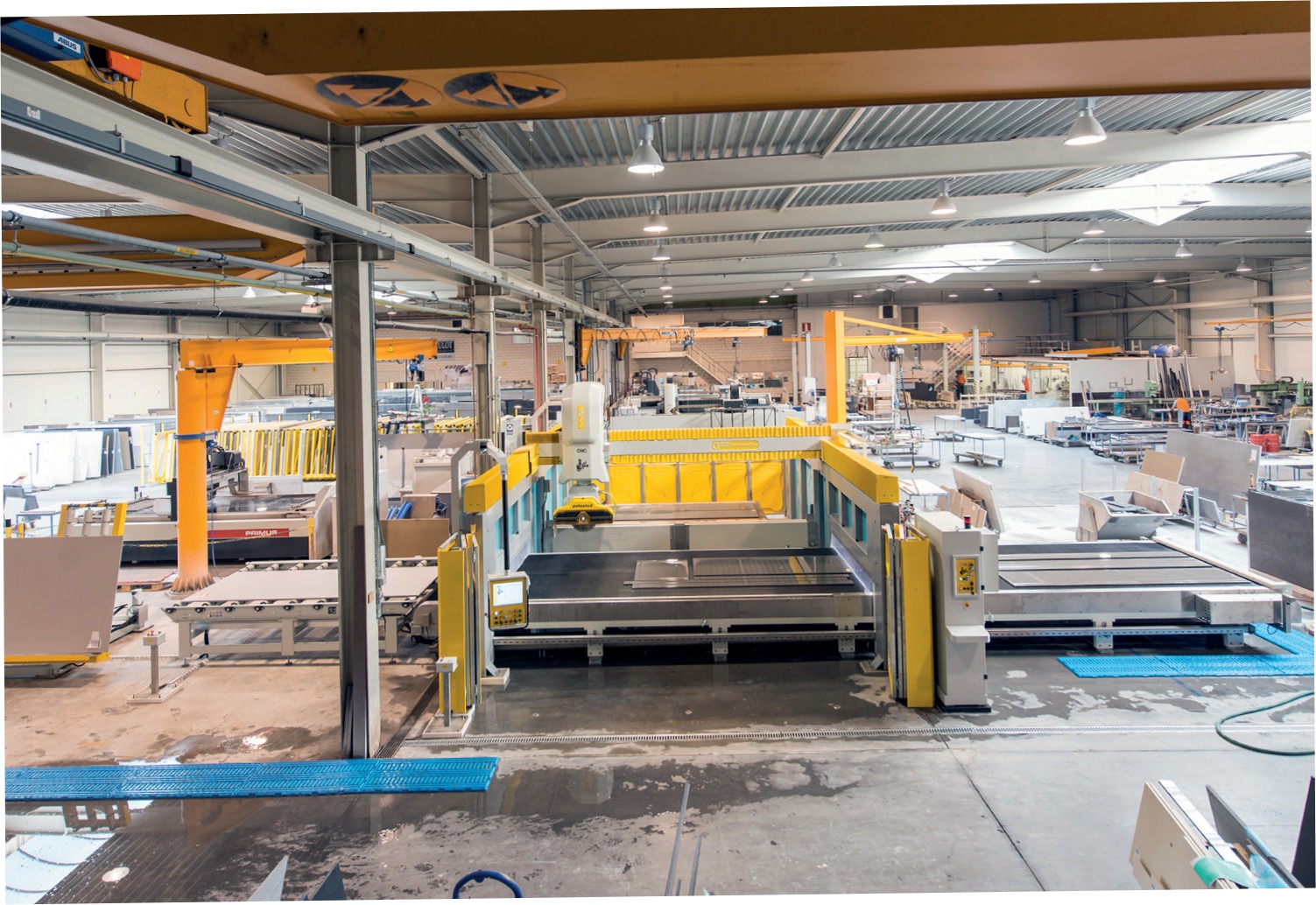

Dopravní pás za účelem nakládky a vykládky mimo pracovní plochu stroje
Video - vykládka přísavkou:
Video - výroba vázy:
Technické parametry:
Maximální ø kotuče / ø díry | 925 - 1300 mm / 60 mm |
Maximální horizontální dráha kotouče (osa X) | 3800 mm |
Maximální horizontální dráha mostu (osa Y) | 2750 / 4320 / 5230 mm |
Maximální vertikální dráha kotouče (osa Z) | 1000 mm |
ø příruby / maximální prořez | 250 / 335 - 520 mm |
Max. úhel naklopení / natočení kotouče | 0-90° / 0-370° |
Rozměr stolu | 2000 x 3500 mm |
Výkon motoru vřetena | 32 kW |
Rychlost otáčení vřetena | 500 - 6000 ot./min |
Nastavitelná rychlost posunu vřetena (osa x) | 0 - 33,5 m/min |
Nastavitelná rychlost posunu mostu (osa Y) | 0 - 33,5 m/min |
Nastavitelná vertikální rychlost posunu vřetena (Z) | 0 - 7,5 m/min |
Doba otáčení o 90° (osa W) | 1,5 sek |
Spotřeba chladící vody (3 bar) | 50 litrů |
Spotřeba vzduchu (6 bar) | 55 - 80 litrů |
Celková hmotnost stroje | 7500 kg |
Programy:
