CNC Obráběcí centrum BREMBANA SPEED 25
CNC obráběcí centrum se 3 nebo 4 ovzájemně interpolovanými osami (X, Y, Z) k obrábění desek a masivů z mramoru, žuly, konglomerovaného (technického) kamene a keramiky.
TECHNICKÉ PARAMETRY:
| Zásobník nástrojů | pozic | 26 |
| Výkon vřetena | kW | 13,5 / 30 |
| Otáčky vřetena | RPM | 0-15.000 / 0-12.000 |
| Uchycení unašeče nástrosů | ISO 40 | |
| Maximální dráha v ose X * | mm | 3.800 |
| Maximální dráha v ose Y* | mm | 2.120 |
| Maximální dráha v ose Z | mm | 520 |
| Průchod kusu | mm | 594 |
| Rozměr pracovní plochy | mm | 3.600 x 2.000 |
| Rychlost v ose X | m/min | 72 |
| Rychlost v ose Y | m/min | 72 |
| Rychlost v ose Z | m/min | 17 |
| Spotřeba čisté vody | l/min | 15 |
| Spotřeba recyklované vody pro vnější chlazení nástroje | l/min | 85 |
| Spotřeba stlačeného vzduchu (6 bar) | l/min | 80 |
| Rozměry stroje | mm | 6320 x 4400 x 2540 |
| Hmotnost stroje | kg | 6.900 |
VÝHODY STROJŮ CMS:
 |
 |
 |
 |
VÝKON NA ŠPICCE V DANÉ KATEGORII OBRÁBĚCÍCH CENTER |

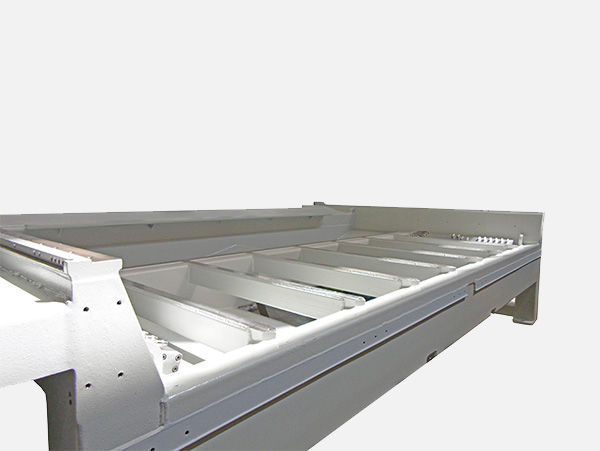

ROBUSTNÍ A PRECIZNÍMECHANIKA |

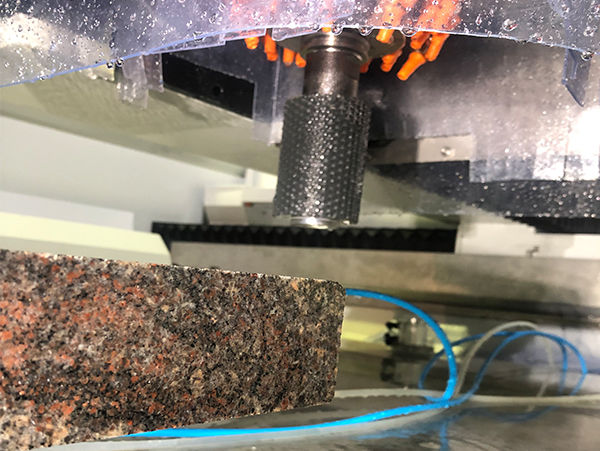

OPRACOVÁNÍ A KVALITA POVRCHU OBRÁBĚNÝCH KUSŮ BEZ KOMPROMISŮ |
DÍKY ŘEŠENÍ OD CMS MOŽNOST ZÁSOBNÍKU NÁSTROJŮ BEZ OMEZENÍ |
| Kapalinou chlazené vřeteno, projektované i vyráběné v CMS, s výkonem až 30 kW, zajišťuje optimální podmínky pro práci nástrojů a ušetří až 21% času pracovních cyklů | Robustní konstrukce zaručuje vysokou přesnost obrábění, která je v průběhu času konstantní. Stabilitu stroje zvyšuje základna připevněná přímo k zemi, bez nutnosti stavebních prací. | Systém kontroly opotřebení a úbytku nástrojů, která umožňuje automaticky přizpůsobit polohu nástroje, pro zajištění vynikající kvality opracování materiálu | Může být instalováno až 120 nástrojů, v lineárních, nebo rotačních zásobnících, které pokryjí všechny potřeby výrobního procesu, bez nutnosti jeho přerušení. |
PŘÍSLUŠENSTVÍ
 |

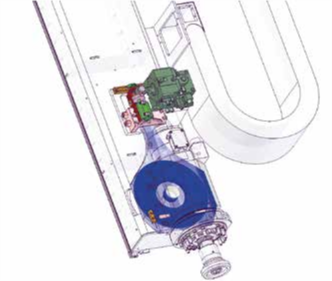

NAKLÁPĚCÍ HLAVA 3 polohy naklopení vřetena pro spádování kuchyňských desek. Naklápění je možné provádět v obou směrech (vlevo i vpravo). |
 |

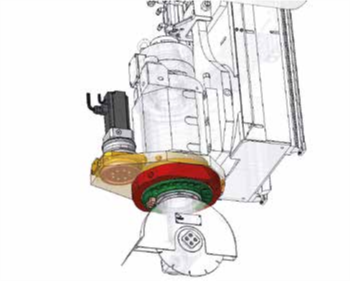

ROTAČNÍ OSA C (4. osa) Umožňuje použití kuželových převodovek s plynulým otáčením o 360° kolem osy Z a rychlostí 9 000°/min. |
 |
LASEROVÝ PROJEKTOR PRO POLOHOVÁNÍ PŘÍSAVEK Doba polohování přísavek se díky laserovému projektoru výrazně zkracuje. Díky tomuto zařízení je možné nastavit práci stroje bez prostojů. |
 |

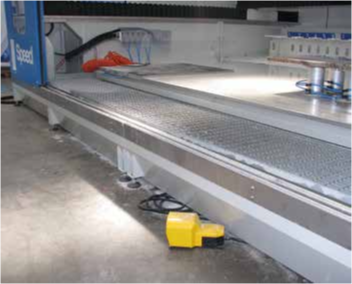

NÁDRŽ NA VODU Přední nádrž pro sběr a recirkulaci technologické vody, doplněná mřížovým povrchem pro zajištění snadného přístupu obsluhy ke stroji |
 |

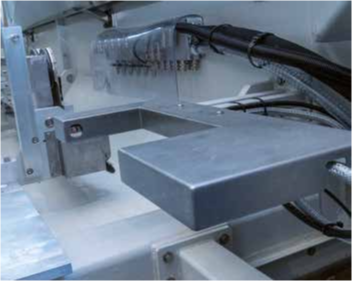

LASEROVÝ SEŘIZOVAČ NÁSTROJŮ Automatické měření délky a/nebo průměru nástroje; jeho použití nahrazuje ruční měření a nastavování nástrojů +zajišťuje velmi přesnou kontrolu opotřebení nástroje. |
 |

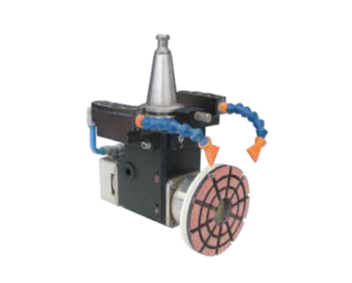

AGREGÁT PRO BOČNÍ LEŠTĚNÍ HRAN Úhlová převodovka 90°, umožůje leštit hrany pomocí nástrojů běžných pro stranové brusky |
 |
ZÁSOBNÍK NÁSTROJŮ POD MOSTEM 8místný zásobník nástrojů upevněný pod mostem stroje, použitelný pro brusné kotouče, řezné kotouče, vrtáky, psací a gravírovací nástroje na přírodní kámen, technický kámen a keramické desky. |
 |

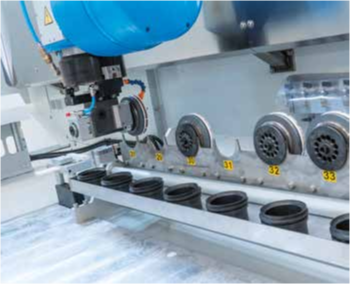

ZÁSOBNÍK PRO NÁSTROJE S MAGNETICKÝM DRŽÁKEM Sada nástrojů pro výřez otvoru pro umyvadlo pod úhlem 90° a leštění jeho vnitřních hran. |
 |
AGREGÁT PRO ŘEZNÝ KOTOUČ |
