Mostová kotoučová pila ABS TS
Mostová kotoučová pila ABS TS určena pro řezání deskoviny z mramoru nebo žuly, s manuálním nebo za příplatek motorizovanýcm otáčením hlavy (tzn. interpolací pohybů suportu a mostu pro řezání všemi směry). Pohyb ve 3 osách je motorizovaný a programovatelný prostřednictvím “CNC”. Pro zaručení robustnosti a tudíž přesnosti řezu je pracovní deska fixní, zatímco hlavní 2 rychlostní motor otáčení kotouče je usazen na mostu.
PRACOVNÍ STŮL
• Pracovní stůl je fixní. Je pokryt výměnnými dřevěnými deskami
• Rozměry stolu: 4600x2200 mm

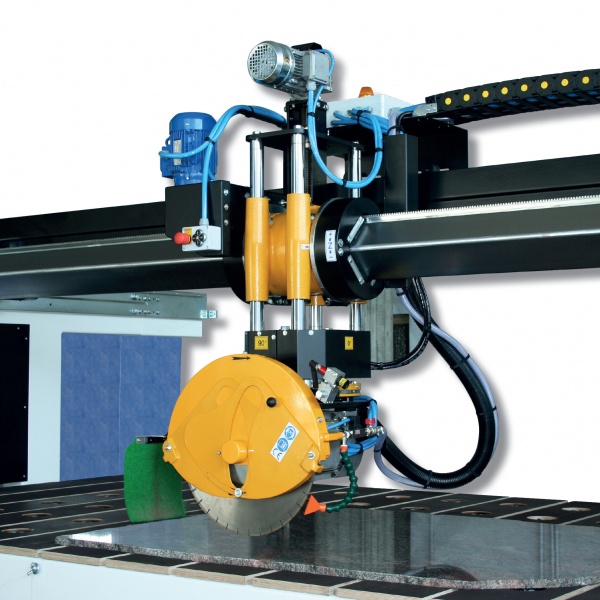

HLAVA NESOUCÍ KOTOUČ
• Most o průřezu 140 x 140 mm, pobyblivý po vodících lištách z oceli.
• Hlava se posouvá po 16 válcových nastavitelných ložiskách o Ø 62 mm
• Vertikální pohyb hlavy se uskutečňuje po 4 chromovaných ocelových sloupech a závitové tyči.
• Dráha mostu (osa Y): 2100 mm – rychlost od nuly do 7 m/min
• Dráha hlavy (osa X): 3700 mm – rychlost od nuly do 7 m/min
• Dráha kotouče (osa Z) : 205 mm – rychlost od nuly do 0,4 m/min

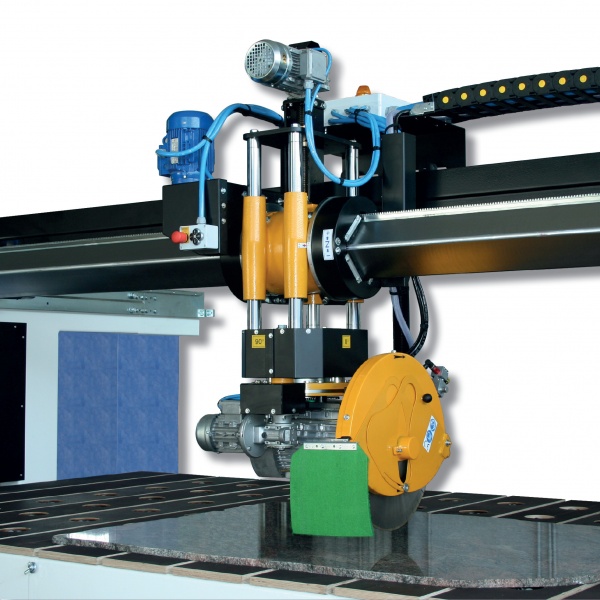

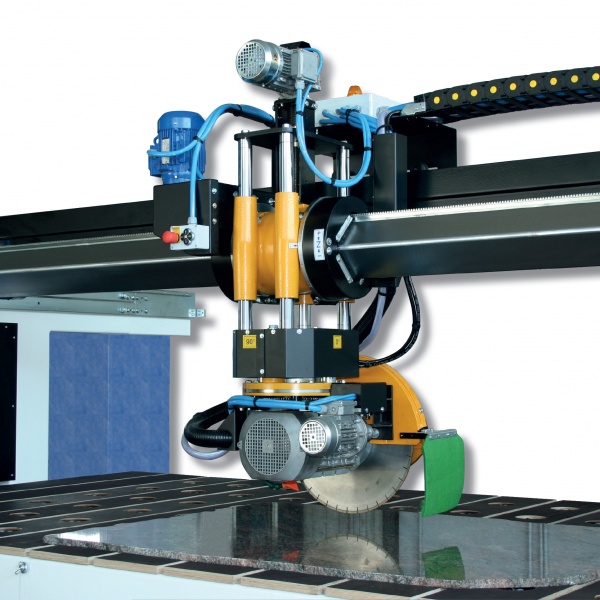

NAKLÁPĚNÍ SUPORTU A NATÁČENÍ HLAVNÍHO MOTORU
• Manuální naklápění suportu od 90° do 45°. Zobrazení aktuálního úhlu šipkou na úhloměru.
• Manuální natáčení hlavního motoru do 4 základních vzájemně pravoůhlých pozic: 0°, 45°, 90°,180°, 270°. Za příplatek i motorizované otáčení hlavy s následnou interpolací pohybu suportu s kotoučem a mostu, tím pádem řezání všemi směry.
OVLÁDACÍ DOTEKOVÝ DISPLEJ:
POUŽITELNÉ NÁSTROJE
• Diamantové kotouče na řezání mramoru nebo žuly do Ø 500 mm s otvorem Ø 50 mm
MOTORY
• Napájení: 400 V – 3 fáze
• Hlavní motor: 4 póly - 11 kW = 15 koní – 1400 otáček s variabilní rychlostí od 800 do 3000 otáček prostřednictvím frekvenčního měniče (za příplatek)
• Osa X a Y: motor 0,55 kW, ovládaný invertorem (frekvenčním měničem)
• Osa Z: motor 0,37 kW, ovládaný invertorem (frekvenčním měničem)
ROZMĚRY A HMOTNOST
Rozměr pro přepravu (základna x výška): 2250 x 5350 x 2280 mm
Rozměr po instalaci (základna x výška): 2750 x 5350 x 2280 mm
Hmotnost: 2465 kg
DOPLŇKOVÁ VÝBAVA
- laser pr znázornění řezné dráhy
- Sběrná vana s čerpadlem pro cirkulaci chladící vody
- dálkové ovládání na kabelu nebo radiové
- válečky pro snadnou manipulaci desky, s hydraulickým zdvihem
