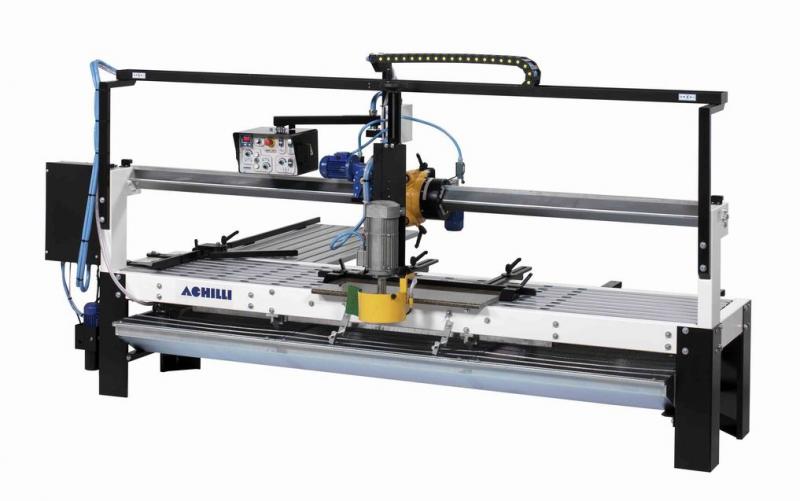

MAS je multifunkční stroj na řezání, leštění a srážení hran a vytváření profilovaných obratů na kameni.

Tento model je určen pro pravoúhlé řezání deskoviny z mramoru nebo žuly. Pro zaručení robustnosti a tudíž přesnosti řezu je pracovní deska fixní, zatímco hlavní 2 rychlostní motor je usazen na mostu. Po otočení hlavy je možné leštit hrany za použití magnezitového/diamantového brusiva do průměru 130mm. Případně lze použít profilovací brousky pro vytváření oblých (tvarovaných) obratů.

PRACOVNÍ STŮL

  • Pracovní stůl tvoří pozinkované ocelové lišty.
  • Rozměr 3700 x 900 mm.
  • 96 válečků pohyblivých do všech směrů pro snadné a rychlé umístění kamenné desky.
  • Zdvih a pokles válečků pomocí motorizovaného olejohydraulického systému.
  • Sběrná vana na vodu - objem 550 l cca.
  • Oběžné čerpadlo na vodu - výkon 0,37KW, dopravní výška 2/10 m, průtočné množství 160/30 l/min.

HLAVA NESOUCÍ KOTOUČ

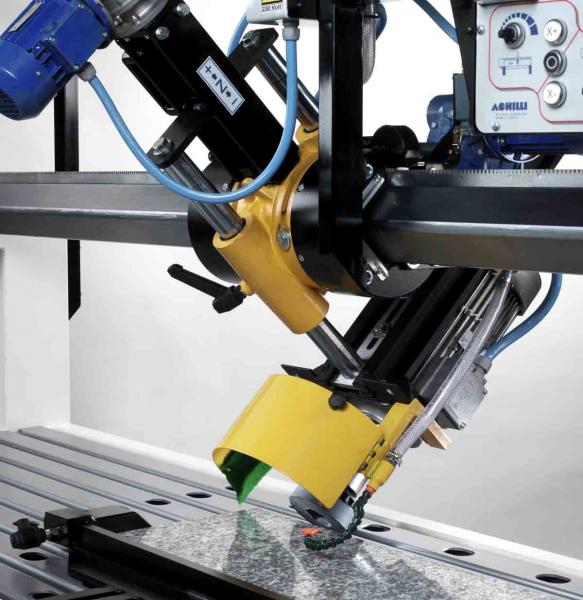

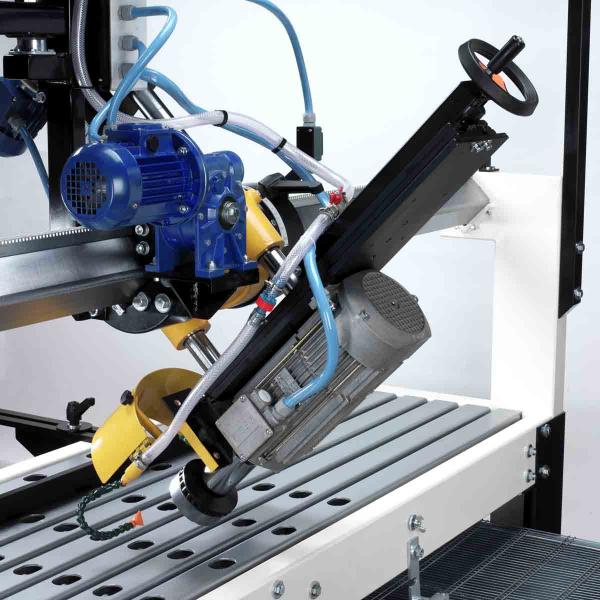

  • Otáčení hlavy od 90° do 0° pro opracování bočních stran masivů do tloušťky 40mm (oblé) a 70mm (rovné).
  • Motorizovaný pohyb hlavy nastavitelnou rychlostí od 0 do 7 m/min, nezávisle v obou směrech pohybu. Dráha pohybu hlavy 3100mm.
  • Volba 3 různých způsobů pohybu hlavy:
    • Způsob “0” posun bez návratu
    • Způsob “1” kontinuální posun s návratem
    • Způsob “2” posun s 1 návratem.
  • Nastavitelná hloubka řezu s rychlostí od 0 do 0,6 m/min. Vertikální dráha 250 mm.
  • Hlavní 3 fázový motor s 2 rychlostmi:
    • nízká rychlost pro žulu, výkon 5,5 kW = 7,5 HP
    • vysoká rychlost pro mramor, výkon 7,5 kW = 10 HP /min.

ZOBRAZOVÁNÍ ÚDAJŮ:

  • Ampérmetr znázorňující spotřebu proudu hlavního motoru
  • Digitální znázornění pozice v podélné ose “X”, příčné ose “Y” a vertikální ose “Z”

OVLÁDACÍ PRVKY – hlavní jistič:

  • Hlavní vypínač.
  • Přepínač rychlostí se dvěma pozicemi pro hlavní motoru.
  • Spínač vodní pumpy.
  • Bezpečnostní tlačítko pro nouzové vypnutí.
  • Tlačítko “RESET” (vynulování pozic).

OVLÁDACÍ PRVKY – mobilní ovládací panel:

MOBILNÍ OVLÁDACÍ PANEL

  • Tlačítko chod / zastavení hlavního motoru.
  • Tlačítko pro pohyb vpřed, zastavení a pohyb zpět na ose X.
  • Potenciometry pro nastavení rychlosti ve směru řezu a ve směru návratu.
  • Tlačítko pro pohyb nahoru/dolu.
  • Potenciometry pro nastavení rychlosti ve směru dolu a nahoru.
  • Tlačítko pro pohyb stolu s válečky nahoru a dolu .
  • Přepínač pro volbu způsobu pohybu hlavy (3 pozice) na ose X.
  • Bezpečnostní tlačítko pro nouzové vypnutí.
  • Digitální Ampérmetr.

POUŽITELNÉ NÁSTROJE

  • Diamantové kotouče na řezání mramoru nebo žuly o Ø 400mm s otvorem Ø 50 mm.

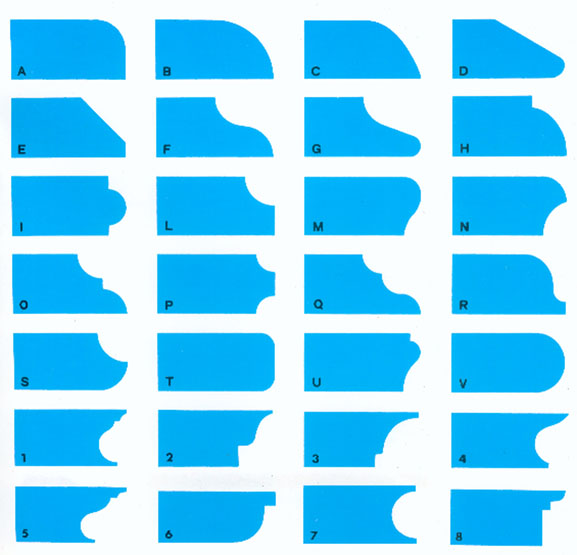

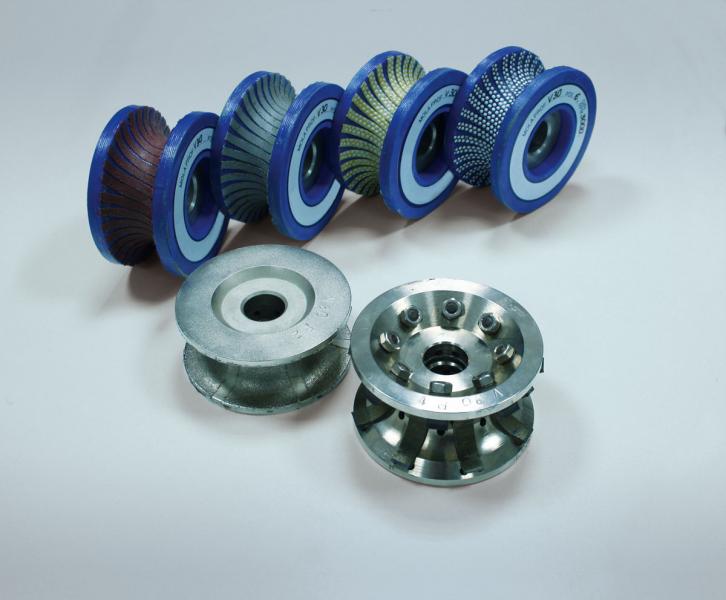

  • Profilové frézy, diamantové a leštící, o průměru 60mm (díra 7/8“) nebo o průměru 150mm (díra 30mm), pro opracování obratu až do tloušťky 50 mm.

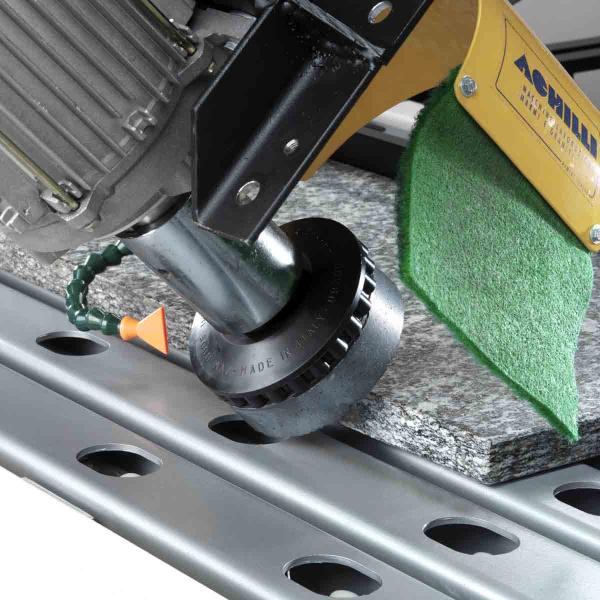

  • Brousky s bajonetovým úchytem (typ LEVIGACOSTE), Ø 130mm, pro opracování rovného obratu.

MOTORY

  • Napájení: 400 V – 3 fáze
  •  Hlavní 3 fázový motor s 2 rychlostmi:
    • nízká rychlost pro žulu, výkon 5,5 kW = 7,5 HP
    • vysoká rychlost pro mramor, výkon 7,5 kW = 10 HP /min
    • Vodní pumpa: 0,37 kW

ROZMĚRY A HMOTNOST

  • Rozměry pro transport:
  • Rozměry po instalaci: 4288 x 1830 x 2185 mm
  • Hmotnost: 953 kg
