Štokovací a opalovací linka

Konstrukce stroje je vyrobena z robustní svařované oceli. Vodící lišty z vysoce odolné oceli jsou umístěny na opracovaných suportech a zaručují dokonalou rovnoměrnost pohybu. Na nosném sloupu stroje je umístěn rozvaděč s ovládacím panelem pro ovládání stroje v manuálním režimu. Jsou zde rovněž umístěny ovládací prvky pro nastavení koncových spínačů a potenciometr pro nastavení rychlosti pohybu hlavy.
Pohyb hlavy po vodících lištách zajišťuje motor ovládaný invertorem, čímž je zajištěn měkký plynulý přechod při změně směru pohybu. Vřeteno nesoucí hořák je výškově nastavitelný v intervalu max. 200 mm.

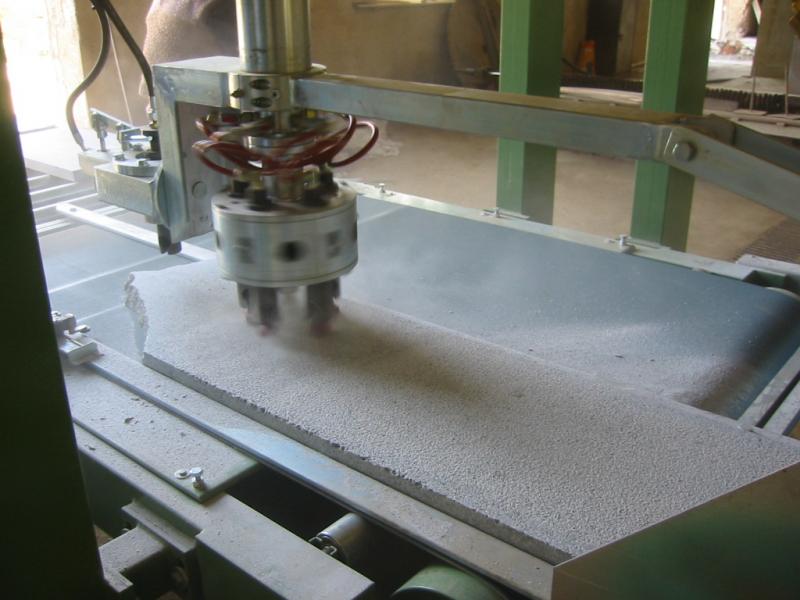

Pneumatické kladivo, pro nástroje o průměru 16 mm, je umístěno uvnitř zvonu, který je usazen mezi pružinami, aby docházelo ke ztlumení nárazů a zamezilo se rozbití opracovávané desky. Pracovní nástroj je umístěn pod kladivem v úchytu z tvrzené ocele.

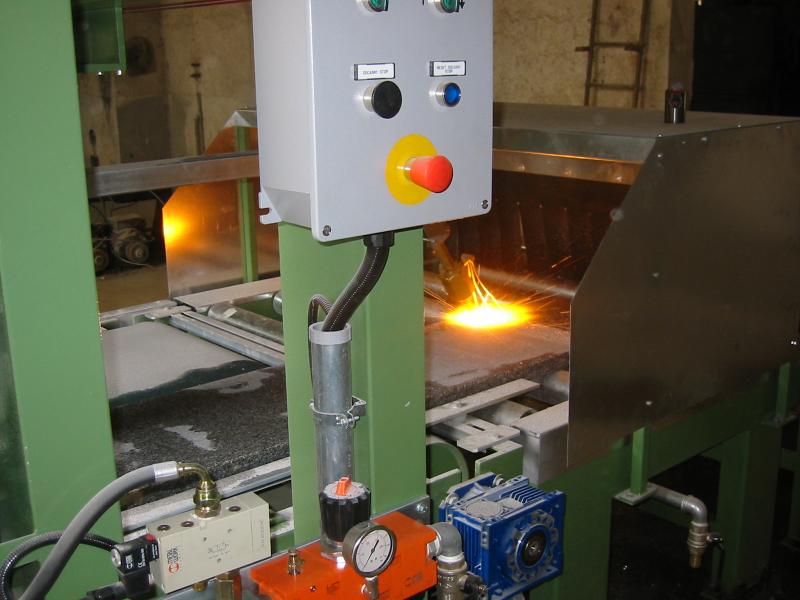

Hořák byl vyvinut v souladu s poslední konstrukčí technologií. Je tvořen vnitřními okruhy, které byly vyvinuty za účelem maximální teplotní účinnosti s minimální spotřebou propanu a kyslíku.
Hořák je upevněn na hlavu stroje tak, aby prostřednictvím ovládacích prvků na ovládacím panelu bylo možné regulovat výšku plamene podle momentální potřeby.  Užitná výška se pohybuje od 0 do 200 mm.
Naklonění plamene se uskutečňuje pomocí dvojitého kloubu, nacházejícího se na přechodu mezi hořákem a nosnou hlavou. Vedení kyslíku a propanu probíhá ve speciálních vysoce odolných hadicích, které snesou jak vysokou teplotu tak působení chemikálí vznikajících při procesu opalování.

Jedná se o ovladače elektroventilů, které jsou vybaveny elektronickými blokovacími mechanismy proti chybným úkonům. Tyto spínací prvky elektroventilů jsou kompletně statické a umožňují  určitý limitovaný počet úkonů, bez rizika vyvolání oblouků či jisker. Tento panel je umístěn v rozvaděči v blízkosti stroje.

Veškeré pohyby a nastavení časů jsou řízeny z elektrického rozvaděče. Je vybaven funkcí pro neopracovávání krajů, resp. pásů kolem okraje desky.

Konstrukce dopravního pásu je vyrobena z robustní svařované oceli. Válce jsou pozinkované a mají rozměr odpovídající maximální povolené hmotnosti desek. Po těchto válcích se pohybuje pás poháněný válcem s motorem. Na opačném kraji je umístěn napínací válec, který má stejný průměr jako válec s motorem.
Následně je umístěna poháněná válečková dráha, na které se provádí opalování desek. Její konstrukce je opět vyrobena z robustní svařované oceli. Na této konstrukci jsou usazeny válečky, které jsou vzájemně propojeny prostřednictvím ozubených kol a řetězu. Vše je zakryt ocelovým krytem.

Kabina slouží pro odsávání kouře vznikajícího při opalování a jako ochrana plamene a ochrana obsluhy stroje před odstřelujícími odlomky kamene při opalování. Tento kryt je umístěn nad pohyblivým válečkovým dopravníkem.

Robustní konstrukce ze svařované oceli, na ní jsou umístěny válečky z pozinkované oceli.



Složeno z:
- fixní hrotová objímka ze svařované oceli, pásky z materiálu odolávajícímu opotřebení;
- hrotová objímka vřetena vybavená proti sobě umístenými konickými ložisky;
- vřeteno s průchodem vzduchu;
- vertikální pohyb objímky vřetena prostřednictvím šroubu s trapezoidním průřezem, pohon pomocí převodovky 0,18 kW;
- převodovka kW 1,5, pohon s invertorem;
- otočná spojka pro napojení vzduchu.



Pneumatická kladiva, pro nástroje o průměru 16 mm, jsou umístěna uvnitř zvonu, který je usazen mezi pružinami, aby docházelo ke ztlumení nárazů a zamezilo se rozbití opracovávané desky. Pracovní nástroj je umístěn pod kladivem v úchytu z tvrzené ocele.


Dopravní pás i stroj jsou ukryty do protihlukové kabiny, které je vyrobana ze speciálního materiálu pohlcujícího hluk. Kabina se skládá z ocelové konstrukce, panelů, 4 vstupními a výstupními dveřmi, elektrického odsávače pro recyrkulaci vzduchu.
