Přísavky ELEPHANT s manuálním naklápěním

Přísavky usnadňují manipulaci s kamenem při práci v provozovně.
Modely s nosností od 80 do 2000 kg.


CHARAKTERISTIKA:

  • S připojením na stlačený vzduch, vakuovou centrálu nebo možnost nezávislého napájení pomocí nabíjecích baterií.
  • Manuální naklápění 0°-90°s možností zablokování v horizontální pozici.
  • Podélný posun přísavek po rameni s možností otočení krajních přísavek.
  • Ukazatel podtlaku.
  • Akustický a vizuální alarm nezávisle napájený nabíjejícími bateriemi.
  • Posuvný ventil pro přisátí a odsátí kamene s bezpečnostní pojistkou a pojistným ventilem.
  • Tichý vakuový generátor s redukcí vzduchu se spotřebou 100 lt/min. (tlak 4-6 Bar).
  • Součástí přísavky je zásobník vzduchu pro případ poklesu tlaku nebo odpojení přísavky.
  • Gumové přísavky ze strukturované gumy pro přenášení leštěného, hrubého, tryskaného nebo štokovaného kamene.
  • Možnost odpojení jednotlivých přísavek (snižuje se nosnost přísavky).
  • Kovová konstrukce z prvotřídních materiálů.

MODELY:

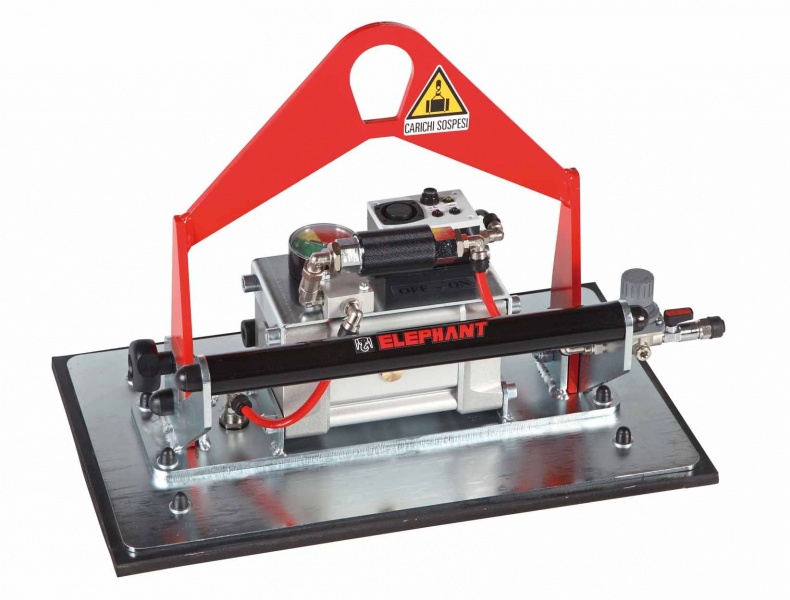

LM1R



Nosnost (kg) 80 100 125 200 250 250 300 300 500 500 1000

Rozměry sací desky (mm)

 ks 1
C 400 400 500 600 500 700 600 800 550 800 1000
D 150 200 200 200 300 200 300 200 400 300 450
Výška přísavky H 380 380 390 390 390 430 390 430 430 430 460

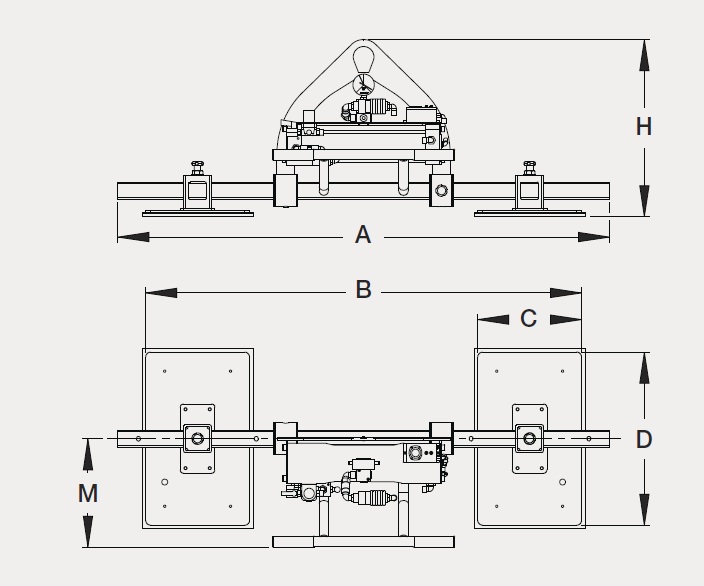

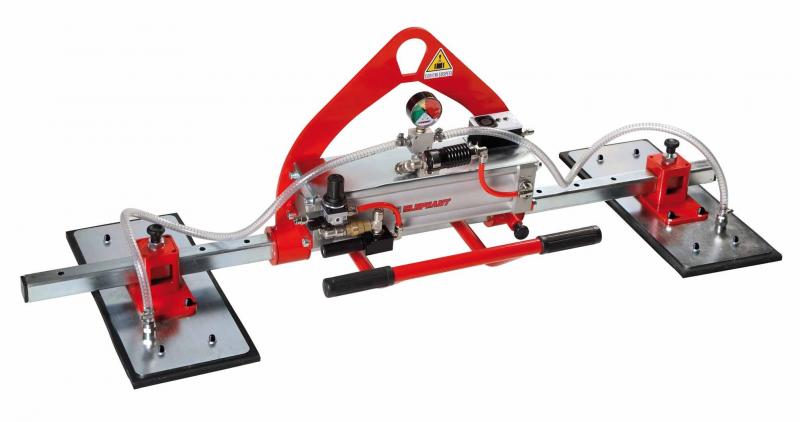

LM2R



Nosnost (kg) 250 500 1000

Rozměr sací desky (mm)

 ks 2
C 200 300 400
D 500 500 550
Výška přísavky (mm) A 1410 1420 1460
B (min/max) 800/1800 920/1800 1070/1800
M 305 305 310
H 490 510 510

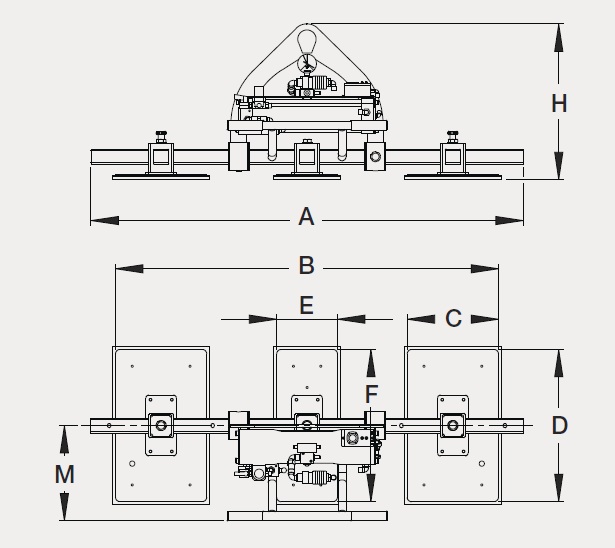

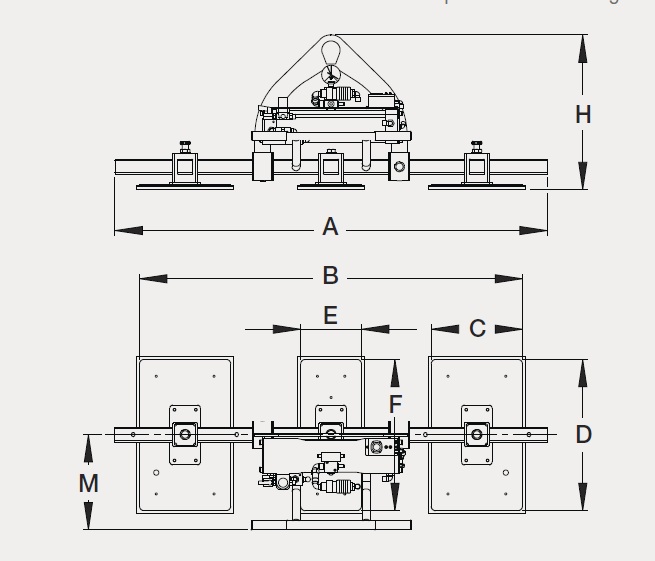

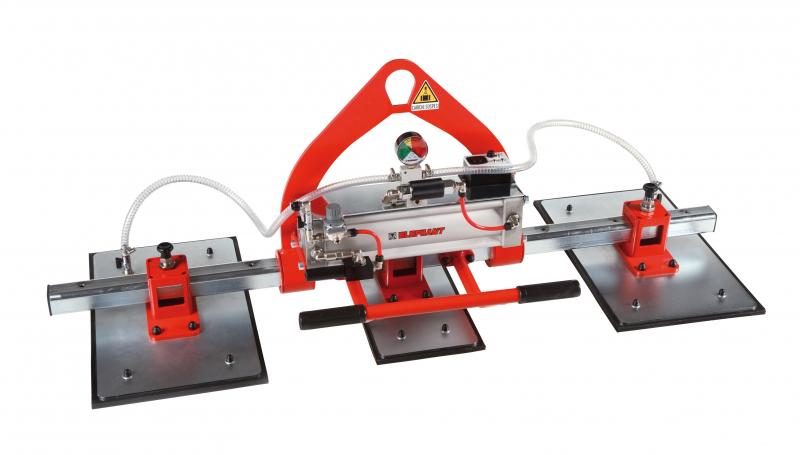

LM3R

Nosnost (kg) 375 625 1125

Rozměr sací desky (mm)

 ks 3
C 200 300 400
D 500 500 550
E 200 200 200
F 500 500 500
Výška přísavky (mm) A 1410 1420 1460
B (min/max) 800/1800 920/1800 1070/1800
M 305 305 310
H 490 510 510

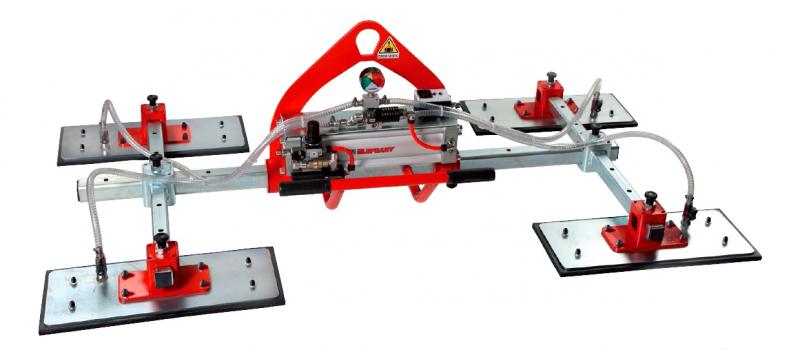

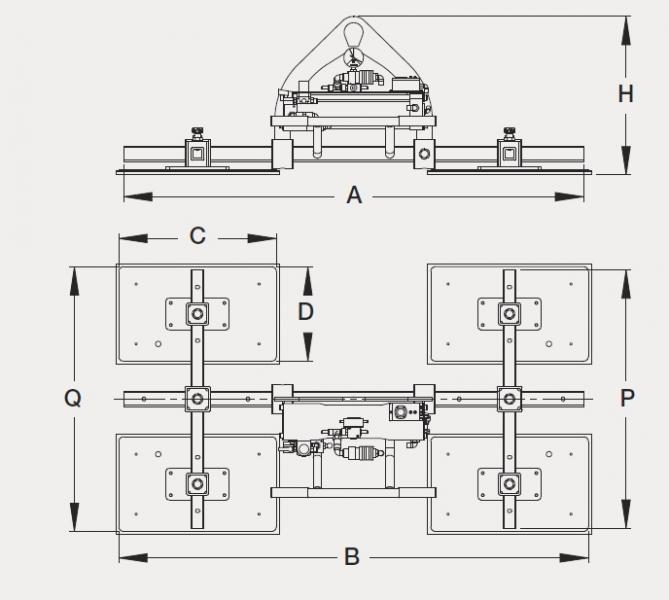

LM4RC



Nosnost (kg) 500 1000 2000

Rozměr sací desky (mm)

 ks 4
C 500 500 550
D 200 300 400
Výška přísavky(mm) A 1420 1460 1460
B (min/max) 820/1800 970/1830 1030/1880
P 840 840 870
Q (min/max) 470/1230 670/1230 870/1290
H 500 500 500
