Pracovní stanice pro kuchyňské a koupelnové desky SYSTHEMA

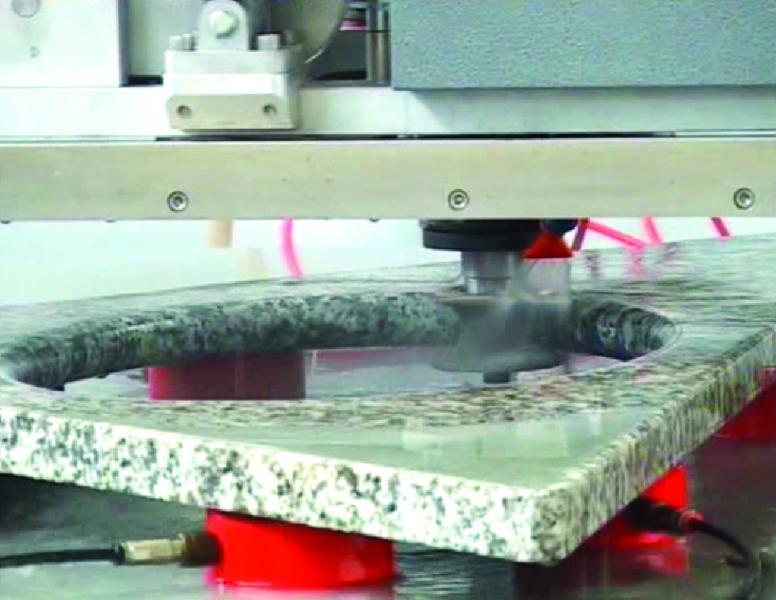

Multifunkční manuální pracovní stanice SYSTHEMA je ideálním pomocníkem pro menší kamenické provozy. Instalace stroje Systhema je jednoduchá a rychlá. Je potřeba pouze uvést stroj do roviny a připojit na vodu, vzduch a tlakový vzduch. Díky možnosti použití diamantových kotoučů, profilovacích fréz, válcových fréz, vyřezávacích korunek, nástrojů na spádovou plochu, atd., je možné využít stroj Systhema na komplexní kamenickou výrobu. Například realizace rovných a pravoúhlých řezů až 3200 x 1200 mm (prořez až 66,5 mm); tvarování a leštění vnitřních i vnějších profilů (hran), s pomocí šablony i bez, jakýkoliv tvar profilu; srážená a spádová plocha; listela a sokly; odkapávací drážky (rovné i spádové); „slot“ na hraně (rovný nebo tvarovaný). Vše do tloušťky cca. 100 mm.

VIDEO:

PRACOVNÍ DESKA:
- Povrch z jemně broušeného a rektifikovaného kamene. Rozměr: 2500 x 1000 mm.
- Svislý elektromechanický pohyb uskutečňovaný pomocí 4 pístů. Dráha: 160 mm.

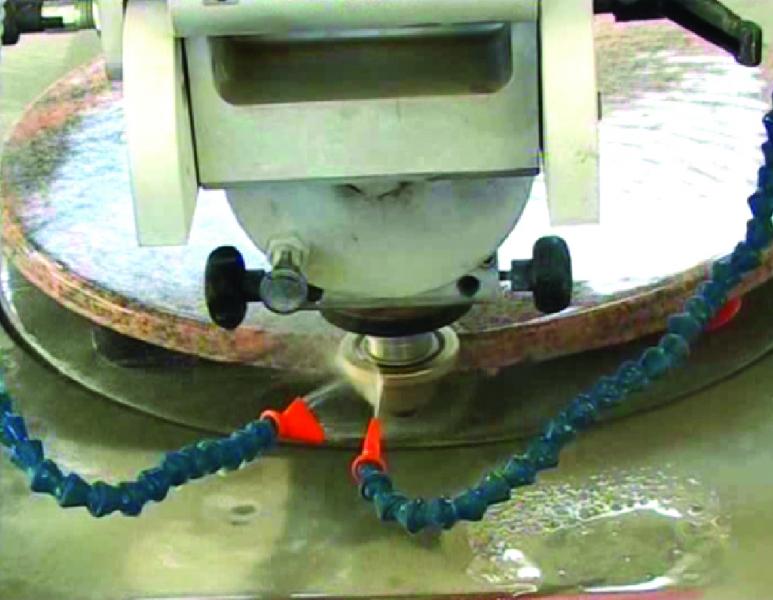

- Otočný stůl vložený do pracovní desky, slouží pro kruhová opracování max. pr. 1600mm (opční výbava).
- Přední pracovní zóna pro opracování listel a rámů.

NOSNÁ KONSTRUKCE:
- Ocelová svařovaná konstrukce chráněná termoplastickými nátěry.
- Rozměry: 4100 x 3300 x 1500 mm (s otevřenými rameny pro šablony).
- Hmotnost: 1200 kg.

RAMENA PRO ŠABLONY:
- Kyvné: 1810 x 600 mm.
- Sundavací: 1810 x 500 mm.

VODÍCÍ LIŠTY:
- Koleje z tvrzené nerez oceli, nastavitelné dvou dotekové prismatické válečky z nerez oceli.

HLAVA:
-  Pneumatické zvedání dvojitým pístem, spouštění prostřednictvím dvojitým bezpečnostním ovládacím systémem.
-  Vřeteno: Rychlost otáčení: od 1500 do 12500 otáček/min, s digitálním displejem na ovládacím panelu.
- Svislý mikrometrický motorizovaný pohyb s odstupňovaným ukazatelem na hlavě.
- Dráha: 160 mm.
- Pracovní dráha:
   - Profilovací frézy: 3200 x 1200 mm
   - Kotouče: 3200 x 1200 mm.

PRAVOÚHLÝ POHYB:
- Znázorněný na 2 nezávislých digitálních displejích, vybavených funkcí pro vynulování (tolerance 0,1 mm).

PNEUMATICKÉ ZAŘÍZENÍ:
- Uchycení opracovaného kusu na pracovní desku, na otočný stůl a na přední bok.
- Přísavky: 8 ks mobilních (na pracovní desce) + 8 ks fixních (na předním boku), samostatně odstranitelné.
- Zablokování hlavy v příčné a podélné ose.
- Zdvih hlavy.
- Čistící pistole (stlačeným vzduchem).
- Je nutné připojení na kompresor (min 150 litrů/min)
VODA:
- Chlazení nástroje: vnější.
- Je nutné připojení na vodovodní síť (min. 15 litrů/min)

ELEKTRICKÉ PŘIPOJENÍ:
- Výkon: 3,7 kW.
- Centrála: IP 65 podle norem EU (ovládací prvky na kontrolním panelu s nízkým napětím) .
- Napájecí napětí: 3 fáze, v požadovaném napětí.

ZÁKLADNÍ VYBAVENÍ:
- Klíče, plášť, sada šroubů pro upevnění profilovacích fréz, návod k použití a údržbě v českém jazyce.
