Pracovní stanice pro kuchyňské a koupelnové desky SYSTAR
Multifunkční manuální pracovní stanice SYSTAR nabízí jednoduchá a výkonná řešení na nejfrekventovanější práce: vyřezávání a leštění vnitřních a vnějších profilů (s šablonou nebo bez) s jakýmkoliv typem profilu; otvory pro dřezy a umyvadla, spádové plochy; odkapávací drážky (vodorovné i spádové); rámečky; přímočaré řezání kotoučem (s opčním držákem kotoučů), leštění obratů. Tímto způsobem lze vyrábět kuchyňské a pracovní desky; umyvadlové desky; parapety; schody, atd.
Vřeteno stroje je poháněno výkonným a spolehlivým hydraulickým motorem s vnitřním a vnějším chlazením nástrojů. Tyto vlastnosti, spolu s jednoduchou výměnou držáku nástrojů, umožňují použití jakýchkoliv nástrojů.
Dva odlišné digitální displeje znázorňují pozici nástroje na ose –x a ose –y v reálném čase.Zdvih pracovní hlavy s dvojitou kontrolou ochrany na jednoduchou výměnu nástrojů. Kontrolní a ovládací panel (24 V AC low tension control).

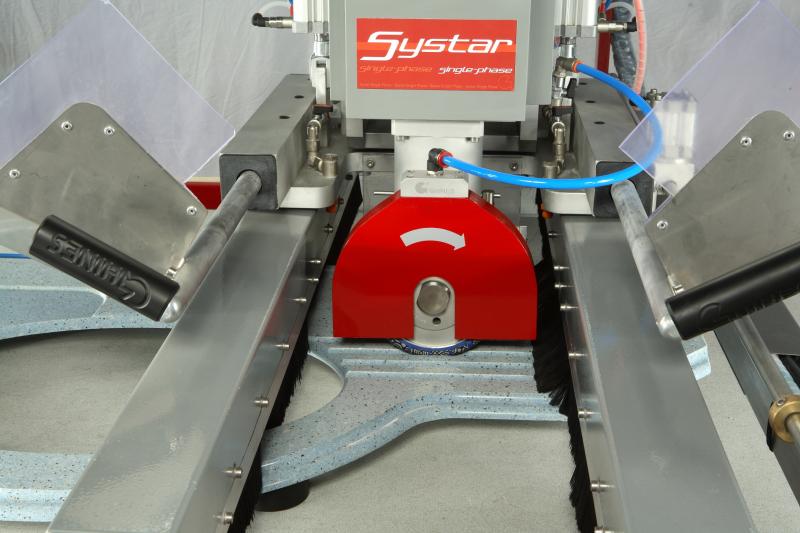

Držák kotouče (OPČNÍ VÝBAVA) umístěný na vřetenu, umožňuje použití diamantového kotouče (max. Ø 200 mm) na řezání (max. tloušťka 4 cm) s kolmým pohybem po ose –x a ose -y, pro výrobu odkapávacích drážek.
TECHNICKÉ PARAMETRY:
PRACOVNÍ DESKA
- Povrch z jemně broušeného a rektifikovaného kamene, kalibrovaný pracovní hlavou
- Rozměry: 2500 x 1000 mm
- Pracovní výška: max. 70 mm na přísavkách
NOSNÁ KONSTRUKCE
- Ocelová nosná konstrukce chráněná termoplastickými nátěry
- Rozměry (se zvednutými rameny pro šablonu): 3100 x 1400 x 2360 mm, hloubka 1600 mm se sklopenými držáky na šablonu
- Hmotnost: 900 kg
DRŽÁK ŠABLONY
- Sklopný (vestavěný): 1800 x 600 mm
BOČNÍ VEDENÍ
- Tvrzené, antikorozní úprava, ocelové vodící lišty s oběhovými vodícími válečky, snadné ovládání
PRACOVNÍ HLAVA
- Vřeteno
- nerez ocel
- : ½” gas F
- Rychlost otáčení: od 1500 do 7000 otáček/min. (nastavitelné pomocí invertoru).
- Svislá dráha: 100 mm.
- Pneumatický systém pro zdvih a zamykání hlavy.
- Mazání nástrojů se automaticky aktivuje při spuštění motoru.
PRAVOÚHLÝ POHYB
Znázorněný na 2 nezávislých digitálních displejích, vybavených funkcí pro nulování Boční sáně jsou vybavené nastavovacím zařízením mezujícím pracovní plochu
HYDRAULICKÝ SYSTÉM
- výkon motoru: 4 kW
VAKUOVÝ SYSTÉM
- 8 kusů přísavek (4 na každé straně) k uchycení opracovávaného kusu, ovládané z kontrolního panelu. Všechny přísavky je možné samostatně odstranit
- Teplovzdušné topení k zamezení vzniku mlhy nebo ledu na Venturiho zařízení.
NAPÁJENÍ
- Elektrické: 3 fáze, 400 V–50/60 Hz nebo 230 V-50/60 Hz
- Pneumatický tlak: 6 bar
- Spotřeba vzduchu: 120 litrů/min
- Tlak vody: min. 2 bar
ZÁKLADNÍ VYBAVENÍ
- 3 kusy držáků nástrojů pro vnitřní mazání s Ø 35 mm (délka 20, 34 a 47 mm)
- 1 ks držák nástrojů s Ø 22,2 mm
- distanční vložky pro šablony
- pumpa pro mazání
- návod k použití
- montážní klíče
- plášť proti vodě
