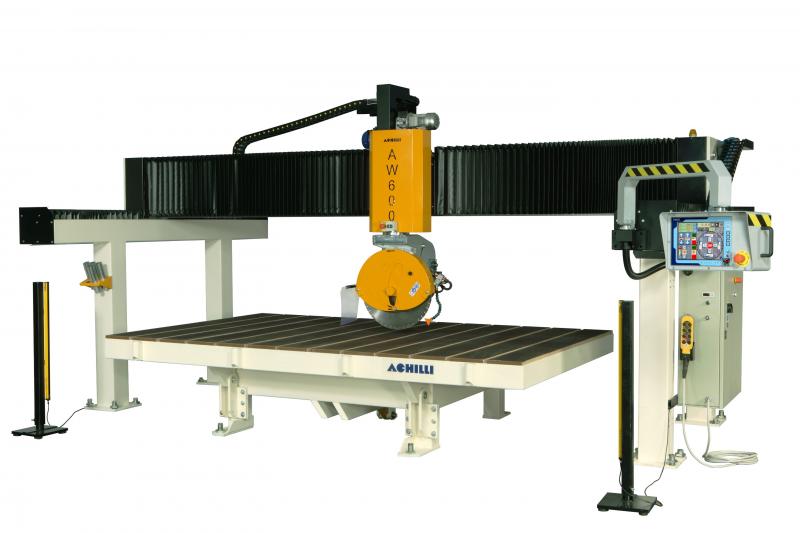

Mostová kotoučová pila AW 600
Mostová kotoučová pila AW 600 je určena pro pravoúhlé řezání deskoviny z mramoru nebo žuly. Pohyb ve 3 osách je motorizovaný a programovatelný prostřednictvím “CNC”. Pro zaručení robustnosti a tudíž přesnosti řezu je pracovní deska fixní, zatímco hlavní 2 rychlostní motor otáčení kotouče je usazen na mostu.
PRACOVNÍ STŮL
• Pracovní stůl je fixní. Je pokryt výměnnými dřevěnými deskami
• Rozměry stolu: 3500x2200 mm
• Most o průřezu 140 x 140 mm, pobyblivý po vodících lištách z oceli.
• Hlava se posouvá po 16 válcových nastavitelných ložiskách o Ø 62 mm
• Vertikální pohyb hlavy se uskutečňuje po 4 chromovaných ocelových sloupech a závitové tyči.
• Dráha mostu (osa Y): 2300 mm – rychlost od nuly do 7 m/min
• Dráha hlavy (osa X): 3500 mm – rychlost od nuly do 7 m/min
• Dráha kotouče (osa Z): 380 mm – rychlost od nuly do 0,6 m/min
• Manuální naklápění hlavy od 90° do 0°. Zobrazení aktuálního úhlu šipkou na úhloměru.
• Automatické natáčení hlavního motoru od 0° do 360°.
OVLÁDACÍ PRVKY:
OVLÁDACÍ PRVKY NA ELEKTRICKÉM ROZVADĚČI:
• Hlavní vypínač
• Bezpečnostní tlačítko pro nouzové vypnutí
• Tlačítko “RESET” (vynulování pozic).
OVLÁDACÍ PRVKY NA MOBILNÍM OVLÁDACÍM PANELU
Stroj se ovládá 10" dotykovou obrazovkou, která je na praktickém rotačním kontrolním panelu na pravé straně stroje.
-bezpečnostní tlačítko pro nouzové vypnutí
-USB port pro nahrávání dat
-"Manuální" prostředí řídící jednotky nabízí následující ovládací prvky:
• Hlavní motor start/stop.
• Pohyb vpřed,stop a vzad os X a Y
• nastavení rychlosti osy X (vpřed - vzad)
• nastavení rychlosti osy Y (vpřed - vzad)
• nastavení rychlosti osy Z (zdvih - pokles)
• zdvih a pokles hlavního motoru na ose Z
• zdvih/pokles stolu (volitelný)
• aktivace laserového paprsku (volitelný)
• Reset a zobrazení pohybu X, Y a Z-osy
• zobrazení rotace hlavního motoru (0°-360°)
• zobrazení chyb, varování a poplašných zpráv
• možnost provedení automatického posunu čepele z přednastaveného běhu podle jedné ze tří os X-Y-Z (funkce "Transfer")
• možnost dělení interpolace na osách X a Y
-"Automatické" řízení os umožňuje:
• naprogramování několika řezů v různách velikostech a délkách v jakémkoliv směru
• naprogramování postupu řezu na každé velikosti
• naprogramování různých uložitelných řezných listů, každý složený až z 15 řezů o rozdílné délce, startu startu řezu a dokončení podle os X a Y
• naprogramování vyrovnávání desek s nerovnoměrnou tloušťkou
-"Profilované" prostředí řídící jednotky CNC dovoluje:
• vytvořit a uložit tvarové sekvence. Tvary jsou vytvořeny pomocí jednoduchého uživatelského rozhraní, umožňující přístup k parametrům a zobrazení profilu náhledu
• nahrát a uskutečnit uložené tvary
POUŽITELNÉ NÁSTROJE
• Diamantové kotouče na řezání mramoru nebo žuly Ø 350 - 625 mm s otvorem Ø 50 mm. Max. hloubka řezu s kotoučem o průměru 625mm je 210mm.
MOTORY
• Napájení: 400 V – 3 fáze
• Hlavní motor: 4 póly - 7.5 kW = 10 koní – 1400 otáček
• Osa X a Y: motor 0,75 kW, ovládaný invertorem (frekvenčním měničem)
• Osa Z: motor 0,37 kW, ovládaný invertorem (frekvenčním měničem)
ROZMĚRY A HMOTNOST
Rozměr pro přepravu (základna x výška):
Rozměr pro instalaci (základna x výška): 3200 x 5500 x 2475 mm
