Lanová pila tvarovací SAG 200

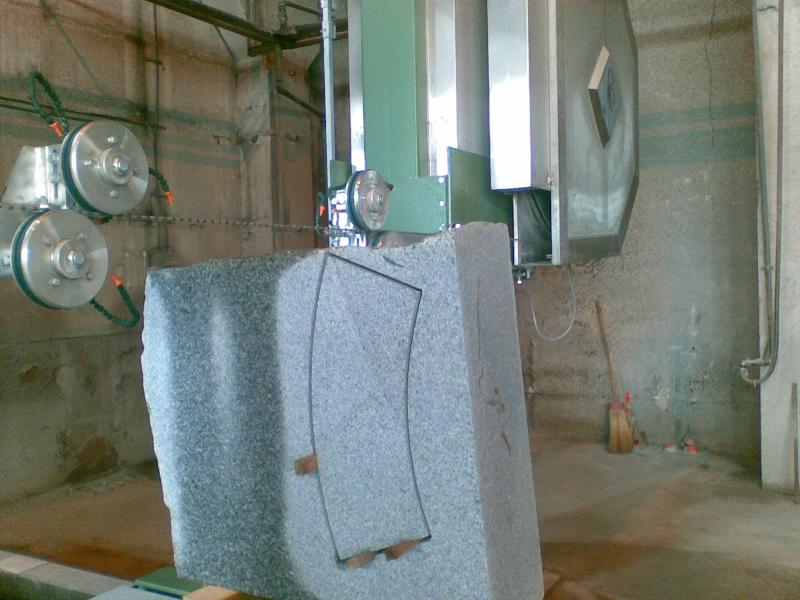

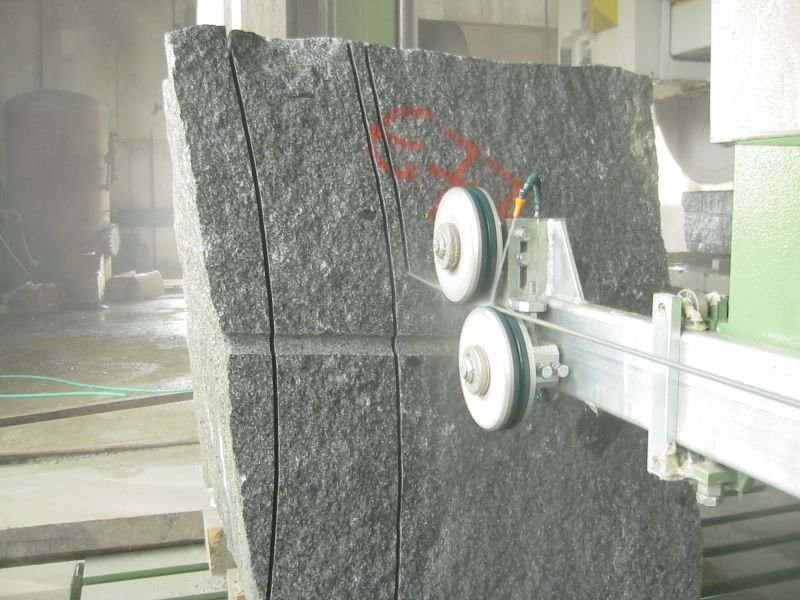

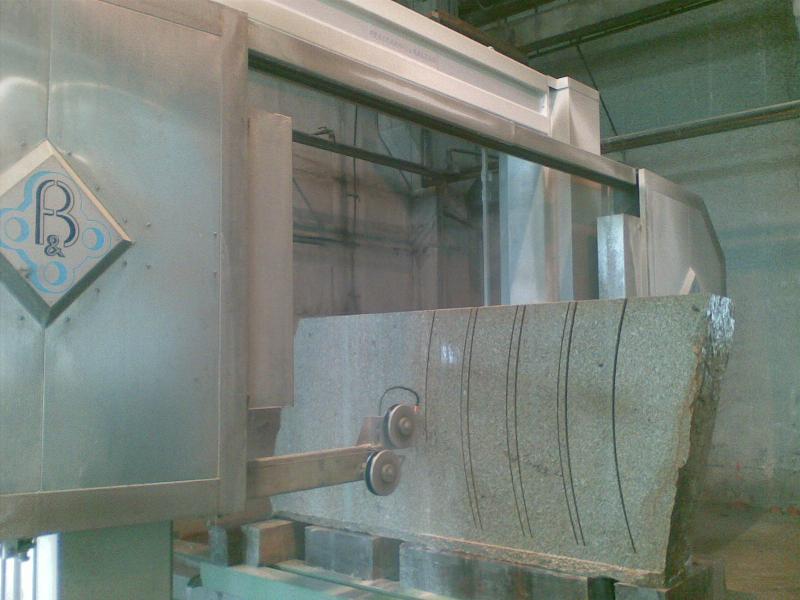

Stroj určený k vyřezávání  požadovaných tvarů přímo z bloků - sloupy, pláště sloupů, profily, nápisy velkých rozměrů, loga, tvarované pomníky, městská architektura, silniční prvky (obruby).

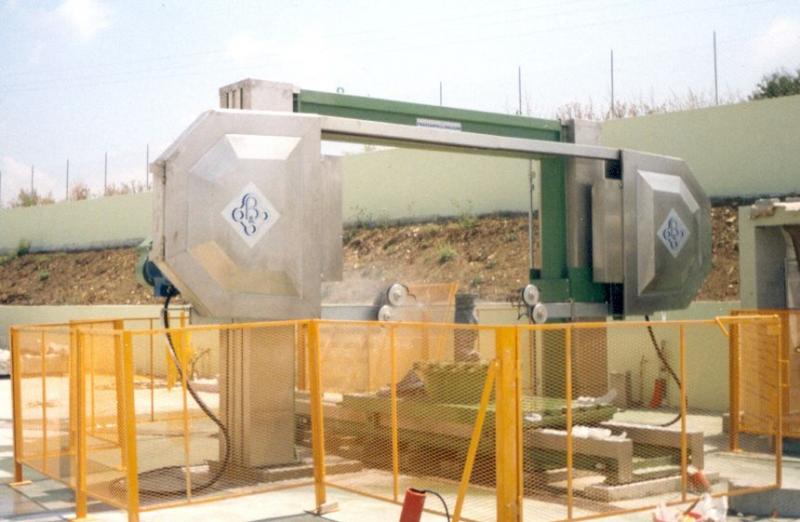

Portálová konstrukce je tvořena 2 sloupy a spojovací traverzou. Speciální struktura sloupů, vodící dráhy a pohyb nahoru/dolu po závitech s nekonečnou cirkulací kuliček, umožňují maximálně přesné řezy.

Napnutí diamantového lana zajišťuje pneumatický píst umístěný na boku stroje. Lze regulovat jeho tlak.

Stroj je vybavenelektronickým měničem obvodové rychlosti diamantového lana. Tento měnič umožnuje nastavit rychlost podle charakteristiky řezaného materiálu.

Kryty hnacích kol jsou vyrobeny z nerezoceli.

Vozík nesoucí blok se pohybuje po lineárních vodících drahách, které jsou chráněny v pouzdrech. Pohon zajišťuje šroub se závitem s nekonečnou cirkulací kuliček a je umístěn ve středové ose vozíku.

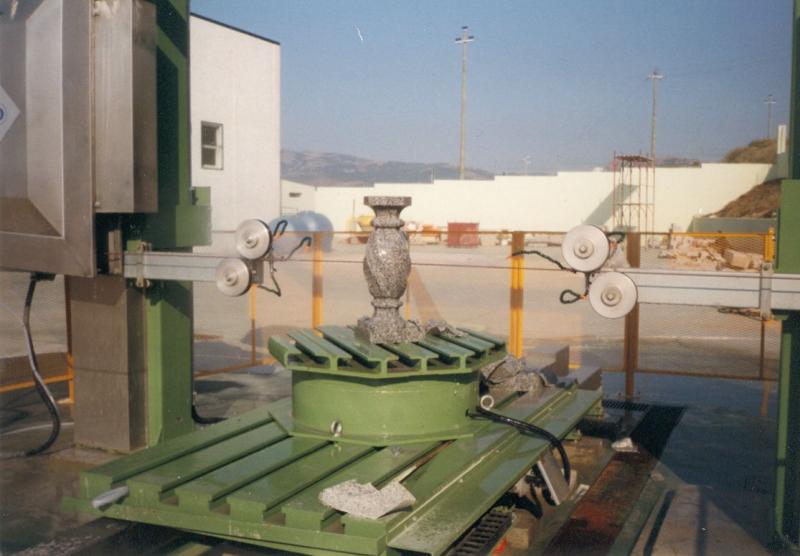

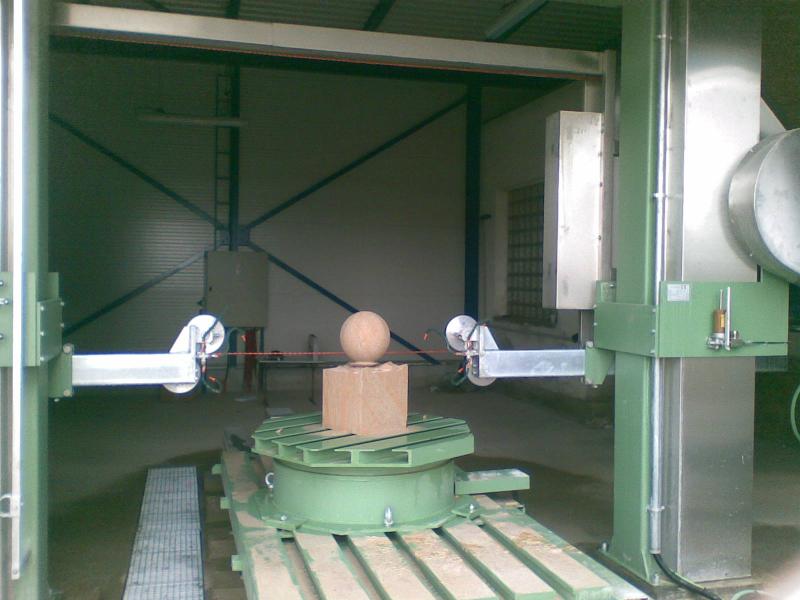

Stroj může být vybaven otočným stolem, umístěným na vozíku, což umožní výrobu tvarů dosažených pohybem lana ve 3 osách.

Pohyby jsou ovládány CNC řídící jednotkou. Pohon zajištují motory “Brushless”.

Bezpečnostní zařízení zastaví stroj v případě nedostatku chladící vody, roztržení lana a na konci řezu.

Numerická řídící jednotka (CNC) ovládá pohyby stroje ve 3 základních osách a je programovatelná prostřednictvím rozšířené klávesnice, umístěné na rozvaděči. Rovněž lze pomocí sériového portu přehrát do stroje jinde vytvořené programy. Software je vybaven grafikou, která umožňuje simulaci a znázornění realizovaného výrobního procesu.



Softwarový paket CAD/CAM byl vytvořen s cílem umožnit vyřezání jakéhokoliv kusu z mramoru, žuly nebo pískovce. Program umožňuje provedení dráhy nástroje v jazyku ISO STANDARD, odhad času potřebného k výrobě a dvojrozměrnou grafickou simulaci jejího průběhu. Program zahrnuje pokročilé funkce CAD pro vytváření výkresu – lupa (zoom), referenční přímky, rovnoběžky, spojování, optimalizace průběhu, atd. Lze importovat výkresy z programů ve formátu .DXF
