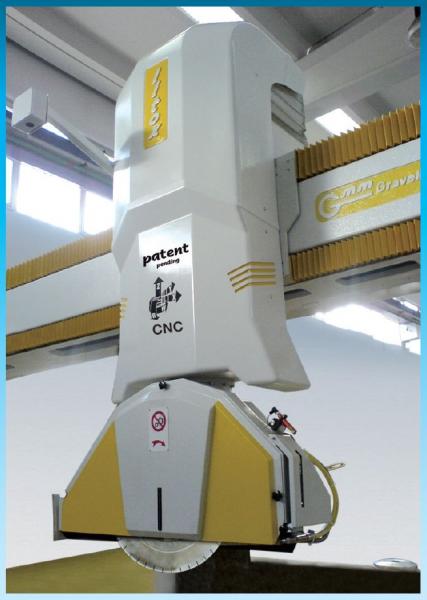

Kotoučová pila LITOX CNC

CNC kotoučová pila NOVÉ GENERACE s otáčecí hlavou 370°, řízení 3-5 os, možnost instalace frézy, kamery a přísavek

Díky brushless motorům a valivému lineárnímu vedení je velice rychlá a přesná, vhodná jak pro výrobu opakujících se výrobků tak pro jednotlivé originální kusy. Program na řezy paralelní, pravoúhlé i pod libovolným úhlem. Lze použít pro tvarování složitých profilů či vyřezávání kruhových prvků, jak kotoučem tak frézou.

Zvládne i složité operace při zachování intuitivního jednoduché ovládání  v manuálním i automatickém režimu.

Konstrukce:

Základní konstrukční prvky stroje jsou z litiny. Důsledkem je perfektní rozměrová stabilita, odolnost proti rzi, a minimální zvuková resonance. Kryt kotouče je z nerez oceli.  Povrchová ochrana stroje spočívá z pískování, mytí a aplikace 3 vrstev barev. Veškeré pohyby jsou zajištěny brushless motory s revolverem (snímáním vlastní pozice) a řídícími jednotkami Siemens.
 Horizontální pohyb suportu kotouče (osa X) – kryté lineární vedení s ložisky s vnitřní cirkulací kuliček a centrálním mazáním, pohon prostřednictvím přesného pastorku a hřebenové dráhy bez vůle. Rychlost řezu a návratu hlavy kotouče má svojí vlastní elektronickou regulaci. Koncové spínače řezu a návratu jsou nastavitelné elektronicky.
 Pohyb mostu (osa Y) - lineární vedení s ložisky s vnitřní cirkulací kuliček a centrálním mazáním, pohon prostřednictvím páru pastorek-hřebenová dráha. Pohyby jsou elektrické s proměnlivou rychlostí ovládáním příslušných tlačítek anebo zcela automaticky dle nastaveného programu.
 Vertikální pohyb hlavy (osa Z) po chromovaném ocelovém válci, pohon zajištěn kuličkovým šroubem, nastavitelné koncové spínače.
 Natáčení hlavy kotouče (osa W) o 360° od 0° do 360°, pro řezy paralelní, pravoúhlé a pod libovolným úhlem  bez nutnosti natočení stolu, pouze díky synchronizovaného pohybu hlavy (osa x) a mostu (osa y).
 Naklopení hlavy (osa R)  - do jakékoliv polohy v rozmezí 0° – 90°. Automatické zafixování pozice, přesná převodovka, brushless motor.
 Stroj je dodán s motorovým pohonem naklopení hlavy a automatickou blokací zvolené pozice. Převodovka bez vůle, brushless motor, řídící jednotka s funkcí TOOL POINT, která zajišťuje zachování fixního bodu kontaktu mezi kotoučem a deskou při naklápění (osa R) a natáčení (osa W) hlavy, tím že v reálném čase mění pozici hlavy v ose X i v ose Y. Použití stroje je pomocí této funkce snazší a rychlejší.

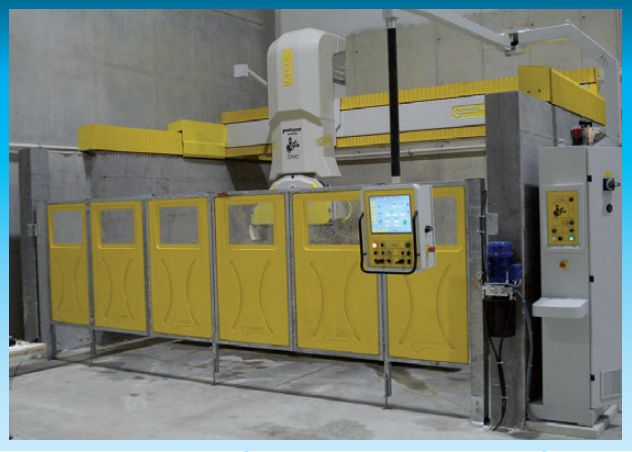

 Motor kotouče – patentovaný systém naklopených čepů vyhloubených přímo do rámu zajišťuje maximální mechanickou pevnost. Motor je napojen přímo na kotouč, bez převodů. Je vybaven elektronickým měničem otáček pro optimální použití kotoučů různých průměrů. Pro postupné řezy s naklopeným kotoučem je vertikální pohyb synchronizován s naklopením v ose R. Pro zvýšení produktivity při řezání tvrdých materiálů postupnými řezy je vertikální pokles interpolován s horizontálním pohybem, takže hlava jde do poklesu ještě před změnou směru řezu. Laser – umístěn na krytu kotouče, slouží pro vyznačení řezné čáry a usnadňuje tak umístění kotouče do řezu. Stůl – z pozinkované oceli a dřevěnou deskou. Elektrický rozvaděč je z nerez oceli, umístěn na podlaze. Je vybaven ovládacím panelem obsahujícím veškeré základní ovládací prvky. Uvnitř jsou umístěny spínače, teplotní pojistky, řídící elektronika a hlavní vypínač zamezující otevření dveří rozvaděče v případě, že se nachází v pozici zapnuto. Mobilní zavěšený ovládací panel  obsahuje port USB a barevný 15“ dotykový displej. Panel je zavěšen na kloubovém rameni pro snadný přesune v prostoru mezi rozvaděčem a stolem během přípravy práce a zobrazuje kroky programování a pozice os pohybu. Lze napojit na LAN počítačovou síť za účelem přenosu výkresů a programů z PC umístěného např. v kanceláři přímo do stroje, či pro vizualizaci aktuální funkce stroje ze vzdáleného místa, např. z kanceláře.

Technické parametry

 Programy:

VOLITELNÁ VÝBAVA - VACUUM SYSTEM - manipulace materiálu pomocí přísavky umístěné na krytu kotouče
