Kotoučová pila INTRA

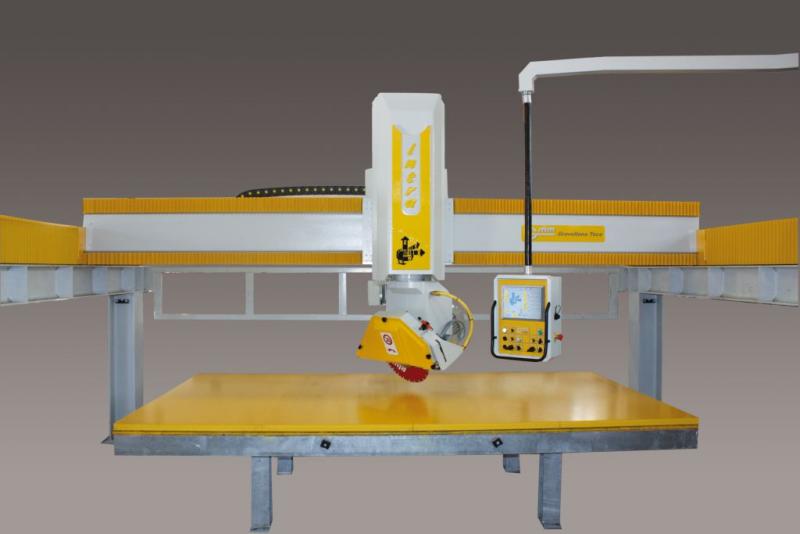

Kotoučová pila NOVÉ GENERACE s otočnou hlavou o 370°
Díky brushless motorům a valivému lineárnímu vedení je velice rychlá a přesná. Již v základním provedení je vybavena otáčecí hlavou (370°), manuálně naklápěcí hlavou (0° - 90°), fixním stolem krytým prkny nebo PVC. Možnost osazení kotoučem do průměru 625 mm (volitelně za příplatek 725 mm). Ovládací panel s barevným dotekovým displejem velikosti 12“ a USB portem pro přenos programů.
Díky INTERPOLACI pohybů mostu, suportu a naklápění hlavy vyřezává oblouky, kružnice nebo mnohoúhelníky. Lze ovládat v manuálním nebo automatickém režimu, podle jednoduchých programů zadaných přes displej nebo složitějších vytvořených na PC ve formátu DXF a přenesených do stroje portem USB.
Stroj lze instalovat na klasické betonové zdi nebo lze dodat jako monoblok, včetně bočních ocelových podpěrných zdí
Konstrukce:
Základní konstrukční prvky stroje – most, stůl a boční nosníky (v případě modelu INTRABLOK) jsou ze svařované oceli ošetřené žárovým zinkováním ponorem. Výsledkem je dokonalá stabilita a životnost konstrukce. Suport hlavy je z litiny, vřeteno je usazeno v masivním pouzdře. Kryt kotouče je z nerez oceli a vodící dráhy jsou chráněny krycími měchy (harmonikou). Povrchová úprava materiálů je prováděna následujícími postupy: otryskání a žárové zinkování, což zaručuje dlouhodobou odolnost proti rzi. Veškeré pohyby jsou zajištěny brushless motory s revolverem (snímánečem polohy).
Horizontální pohyb suportu kotouče (osa X) – kryté lineární vedení s ložisky s vnitřní cirkulací kuliček a centrálním mazáním, chráněné krycími měchy (harmonikou), pohon prostřednictvím přesného pastorku a hřebenové dráhy bez vůle. Rychlost řezu a návratu hlavy kotouče má svojí vlastní elektronickou regulaci. Koncové spínače řezu a návratu jsou nastavitelné elektronicky.
Pohyb mostu (osa Y) - lineární vedení s ložisky s vnitřní cirkulací kuliček a centrálním mazáním, chráněné krycími měchy (harmonikou), pohon prostřednictvím páru pastorek-hřebenová dráha. Pohyby jsou elektrické s proměnlivou rychlostí ovládáním příslušných tlačítek anebo zcela automaticky dle nastaveného programu.
Vertikální pohyb hlavy (osa Z) po chromovaném ocelovém válci, pohon zajištěn kuličkovým šroubem, nastavitelné koncové spínače.
Natáčení hlavy kotouče (osa W) od 0° do 370°, pro řezy rovnoběžné, pravoúhlé a pod libovolným úhlem bez nutnosti natočení stolu, pouze díky synchronizovaného pohybu hlavy (osa x) a mostu (osa y).
Naklopení hlavy (osa R) - do jakékoliv polohy v rozmezí 0° – 90°, znázornění úhlu natočení pomocí čidla na displeji ovládacího panelu. K provádění šikmých řezů je zaručen dostatečný výkon spolu se zdvihem a poklesem do řezu pomocí interpolace. Motorizované naklopení hlavy je za příplatek.
Motor kotouče – patentovaný systém naklopených čepů vyhloubených přímo do rámu zajišťuje maximální mechanickou pevnost. Motor je napojen přímo na kotouč, bez převodů. Pro zvýšení produktivity při řezání tvrdých materiálů postupnými řezy je vertikální pokles interpolován s horizontálním pohybem, takže hlava jde do poklesu ještě před změnou směru řezu. Laser – umístěn na krytu kotouče, slouží pro vyznačení řezné čáry a usnadňuje tak umístění kotouče do řezu. Stůl – z pozinkované oceli a pracovní deskou z PVC. U modelu INTRABLOCK je v základní výbavě i naklápěcí stůl.
Elektrický rozvaděč je z nerez oceli, umístěn na podlaze. Je vybaven ovládacím panelem obsahujícím veškeré základní ovládací prvky. Uvnitř jsou umístěny spínače, teplotní pojistky, řídící elektronika a hlavní vypínač zamezující otevření dveří rozvaděče v případě, že se nachází v pozici zapnuto. Mobilní zavěšený ovládací panel obsahuje port USB a barevný 12“ dotykový displej. Panel je zavěšen na kloubovém rameni pro snadný přesun v prostoru mezi rozvaděčem a stolem během přípravy práce a zobrazuje kroky programování a pozice os pohybu. Lze napojit na LAN počítačovou síť za účelem přenosu výkresů a programů z PC umístěného např. v kanceláři nebo přímo u stroje, či pro vizualizaci aktuální funkce stroje ze vzdáleného místa, např. z kanceláře.
Technické parametry
| Maximální ø kotouče / ø otvoru kotouče | 625 (725) mm / 60 mm |
| Maximální horizontální dráha kotouče (osa X) | 3600 mm |
| Maximální posun mostu (osa Y) | 2250 mm |
| Maximální vertikální dráha kotouče (osa Z) | 400 mm |
| Maximální prořez | 205 mm |
| ø příruby | 213 mm |
| Maximální úhel otočení kotouče (osa W) | > 370° |
| Rozměr stolu | 3500 x 2000 mm |
| Maximální nosnost stolu | 3000 kg |
| Výkon motoru kotouče | 16,5 kW / 22 Hp |
| Rychlost otáčení kotouče | 1450 ot./min |
| Nastavitelná rychlost posunu kotouče (osa X) | 0 - 30 m/min |
| Spotřeba chladící vody (3 bar) | 50 lit/min |
| Celková hmotnost stroje | 3200 kg |
| Zastavěný prostor - šířka x hloubka x výška | 6540 x 4240 x 3150 (v) mm |
