Kotoučová pila BRIO TOP / EASY
Kotoučová pila NOVÉ GENERACE, otáčecí hlava o 180°, kotouč do ø 625 mm
Ideální stroj pro malé a středně velké kamenické povozy.

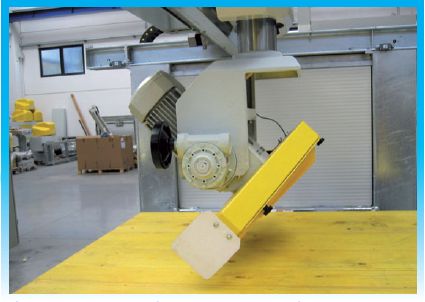

Kotoučová pila NOVÉ GENERACE je díky otočné hlavě o 180° nesmírně výkonná, rychlá a přesná. Ovládání je intuitivní a jednoduché díky dotykovému displeji s povely v českém jazyce. Pila pracuje v manuálním i automatickém režimu s přednastavenými programy pro rovnoběžné řezy, pravoúhlé řezy s využitím otočné hlavy a interpolací rychlých pohybů mostu a hlav, nebo program dle výkresu z CAD (volitelná výbava stroje). Mezi volitelnou výbavu patří naklápěcí hlava od 0 do 45° nebo frekvenční měnič pro regulaci otáček kotouče.
Verze TOP (monoblok): Stroj je umístěn na samonosné kovové konstrukci a nevyžaduje žádnou stavební přípravu. Stůl není otočný a je součástí monobloku konstrukce. Je vybaven systémem pneumatického naklápění pro snazší nakládku a vykládku materiálu.

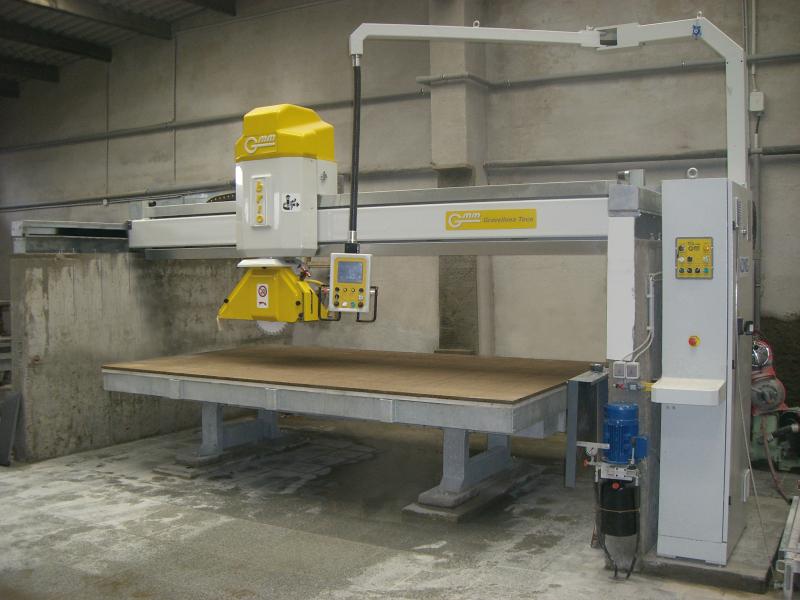

Verze EASY: Stroj je určen k umístění na zděnné stěny postavené zákazníkem na základě stavebních výkresů GMM. Stůl může a nemusí být součástí dodávky.
Video:
Technické parametry:
| Maximální horizontální dráha kotouče | 3500 mm |
| Maximální vertikální dráha kotouče | 320 mm |
| Maximální posun mostu (verze Top/ verze Easy) | 2500 mm / 2000 mm |
| Max. úhel otáčení kotouče | 180° |
| Maximální použitelný průměr kotouče | 625 mm |
| Maximální prořez | 205 mm |
| Průměr díry kotouče | 50 mm |
| Průměr fixační příruby kotouče | 213 mm |
| Rozměr stolu (verze Top) | 1800 x 3400 mm |
| Nosnost zdvihu stolu 0 - 85° (verze Top) | 800 kg |
| Výkon motoru kotouče | 13 kW / 12,5 Hp |
| Rychlost otáčení vřetene při 50 Hz | 1450 ot./min |
| Nastavitelná rychlost posunu kotouče | 0 - 24 m/min |
| Spotřeba chladící vody (3 Bary) | 40 lit./min |
| Celková hmotnost stroje (verze Top / Verze Easy) | 3.120 kg / 2100 kg |
| Zastavěný prostor - šířka/hloubka/výška | 6150 x 3720 x 2950 mm |
| Napětí / Frekvence | 400 V / 50 Hz |
Programy:
základní výbava:
volitelná výbava:
Konstrukce:
Základní části konstrukce stroje: most nesoucí hlavu, postranní nosníky (u verze TOP) a stůl (u verze TOP), vše je vyrobeno ze svařované oceli, ošetřené žárovým zinkováním. Hlava je rovněž z pozinkované oceli a vychází z ní silný a rozměrný ocelový válec nesoucí vřeteno s kotoučem. Kryt kotouče a ochrany vodících lišt jsou všechny z pozinkované oceli nebo z nerez oceli k zajištění maximální trvanlivosti. Cyklus povrchové ochrany stroje sestává z tryskání a pozinkování povrchů za tepla, čímž je zajištěna perfektní dlouhodobá odolnost proti korozi.
Pohyby:
Veškeré pohyby jsou zajištěny brushless (bezuhlíkovými) motory s revolverem (snímačem polohy).
Horizontální pohyb (ve směru řezu/návratu - osa X) suportu nesoucího hlavu s kotoučem, je zajištěn párem pastorek / ozubená dráha, probíhá po tvrzených vodicích lištách s ližinami s pohybem po kuličkách, vše chráněno krytem zamezujícím vniknutí prachu. Rychlost řezu a návratu hlavy kotouče má svojí vlastní elektronickou regulaci. Koncové spínače řezu a návratu jsou nastavitelné.
Posuny mostu ( vpřed a vzad - osa Y) po vodící dráze na kolečkách s doživotním mazáním, umístěných na opěrkách vyrobených ze svařované oceli; pohyb je poháněn vzájemně synchronizovaným převodem pastorků a ozubených drah, bez vůle. Posuny jsou elektrické s proměnlivou rychlostí ovládáním příslušných tlačítek, a nebo zcela automaticky dle nastaveného programu. Pozice mostu je zobrazována v desetinách milimetru na displeji ovládacího panelu.
Vertikální pohyb hlavy (nahoru/dolů - osa Z) probíhá po chromovaném ocelovém válci, pohyb je řízen frekvenčním měničem který umožňuje výrobu profilů (volitelná výbava stroje) . Koncové spínače vzestupu a poklesu jsou nastavitelné.
Natáčení hlavy kotouče (osa W) o 180° od –45° do 135° je poháněno motorem brushless a přesnou převodovkou bez vůle.
Jednotka motor - vřeteno je přímo napojena na kotouč a disponuje účinným systémem distribuce chladící vody. Počítač vyhodnocuje veškeré pohyby tak, aby bylo možné provézt řez jakýmkoliv směrem, pohybujíce se současně jak po ose x tak po ose Y. Automaticky lze vykonat příčné, podélné, diagonální řezy v naprogramované sekvenci.
Stůl je z oceli pozinkované za tepla, je vybaven dřevěným nástavcem, je sklopný – s pneumatickým pohonem.
Elektrický rozvaděč je umístěn na pravé straně. Je vybaven ovládacím panelem obsahujícím veškeré základní ovládací prvky. Uvnitř jsou umístěny spínače, teplotní pojistky, řídící elektronika a hlavní vypínač zamezující otevření dveří rozvaděče v případě, že se nachází v pozici zapnuto.
V zavěšeném mobilním ovládacím panelu je umístěna programovací jednotka pro práci v automatickém režimu, dotykový displej o velikosti 5“, který má dvojí funkci – vizuální a zároveň slouží jako klávesnice. Rameno, na kterém je panel zavěšen, umožňuje obsluze přiblížit se ke stolu během přípravy práce. Software umožňuje nastavení až 9 různých rozměrů řezu, které lze opavokat 99x ve směru podélném, příčném i diagonálním.
Stroj je vybaven laserem pro jednoduché nastavení kotouče na řeznou čáru.
