Kotoučová pila BRIO CNC

CNC Kotoučová pila NOVÉ GENERACE, otáčecí hlava o 370°, kotouč až do ø 625 mm

Pila je umístěna na konstrukci z monobloku a nevyžaduje stavební základy. Jedná se o ideální stroj pro práci v malých sériích pro řemeslné i průmyslové provozy. Pila je jednoduchá k použití, kompaktní a výkonná. Může pracovat jak v manuálním režimu - řízena pracovníkem, tak v automatickém režimu – rovnoběžné řezy, diagonální a pravoúhlé řezy s využitím otočné hlavy a interpolací rychlých pohybů mostu a hlavy, obloukové řezy a kružnice (dle výkresu z CAD). Stůl není otočný a je součástí monobloku konstrukce. Je ale vybaven systémem pneumatického naklápění pro snazší nakládku a vykládku materiálu. Ovládací software je i v českém jazyce.

Konstrukce:

Základní části konstrukce stroje: most nesoucí hlavu, postranní nosníky a stůl na desky, vše je ze svařované oceli ošetřené žárovým zinkováním ponorem, k zajištění životnosti a perfektní rozměrové stability. Hlava je ze svařované oceli a svislý pohyb (osa Z) je uskutečněn po recirkulačních kuličkových ložiscích. Kryt kotouče je z nerez oceli a vodících lišty jsou kryty protiprachovými měchy. Povrchová úprava materiálů je prováděna následujícími postupy: tryskání a žárové zinkování, což zaručuje dlouhodobou odolnost proti rzi.

Horizontální pohyb (ve směru řezu/návratu - osa X) suportu nesoucího kotouč – pohon systémem pastorek-ozubená dráha, uskutečňuje se po tvrzených vodicích lištách s ližinami s pohybem po kuličkách, vše chráněno krytem zamezujícím vniknutí prachu. Rychlost řezu a návratu hlavy kotouče má svojí vlastní elektronickou regulaci. Koncové spínače řezu a návratu jsou nastavitelné.

Posuv mostu (vpřed a vzad - osa Y) je uskutečněn po recirkulačních kuličkových ložiscích, pohon systémem pastorek-ozubená dráha, vše chráněno krytem zamezujícím vniknutí prachu. Posuvy jsou elektrické díky brushless motorům, s proměnlivou rychlostí ovládanou příslušnými tlačítky a nebo zcela automaticky dle nastaveného programu.

Vertikální pohyb hlavy (nahoru/dolu  - osa Z) po recirkulačních kuličkových ložiscích, pohon brushless motorem a šroubem s recirkulací kuliček.

Natáčení hlavy kotouče (osa W) 0 - 370°, je poháněno motorem brushless a přesnou převodovkou bez vůle.

Sklápění hlavy kotouče (osa R) 0 - 45°, manuální pohon. Interpolace pohybů pro postupné poklesy při sklopených řezech.

Jednotka motor - vřeteno je přímo napojena na kotouč a disponuje účinným systémem distribuce chladící vody. Počítač vyhodnocuje veškeré pohyby tak, aby bylo možné provézt řez jakýmkoliv směrem, pohybujíce se současně jak po ose x tak po ose Y. Automaticky lze vykonat příčné, podélné, diagonální řezy v naprogramované sekvenci.

Stroj je vybaven laserem pro jednoduché nastavení kotouče na řeznou čáru.

Elektrický rozvaděč je umístěn na pravé straně. Je vybaven ovládacím panelem obsahujícím veškeré základní ovládací prvky. Uvnitř jsou umístěny spínače, teplotní pojistky, řídící elektronika a hlavní vypínač zamezující otevření dveří rozvaděče v případě, že se nachází v pozici zapnuto.

V zavěšeném mobilním ovládacím panelu je umístěna programovací jednotka pro práci v automatickém režimu, dotykový displej o velikosti 15“, který má dvojí funkci – vizuální a zároveň slouží jako dotyková klávesnice. Displej lze napojit na síť LAN pro přenos výkresů a programů z jiných PC, případně pro zobrazení probíhající práce stroje na PC umístěným v kanceláři.

Ovládání v češtině:

Technické parametry:

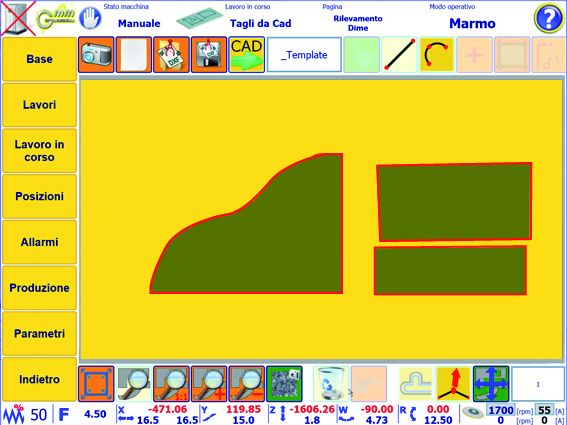

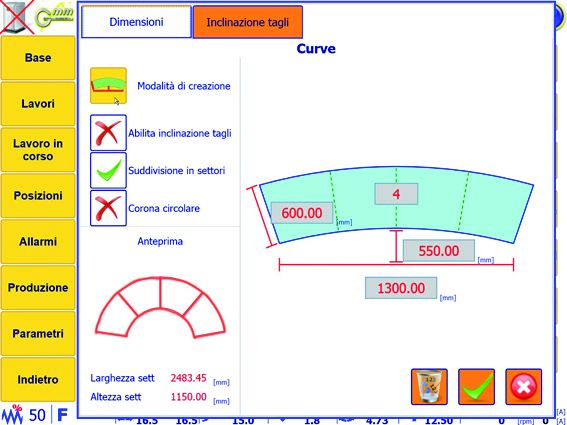

Programy:
