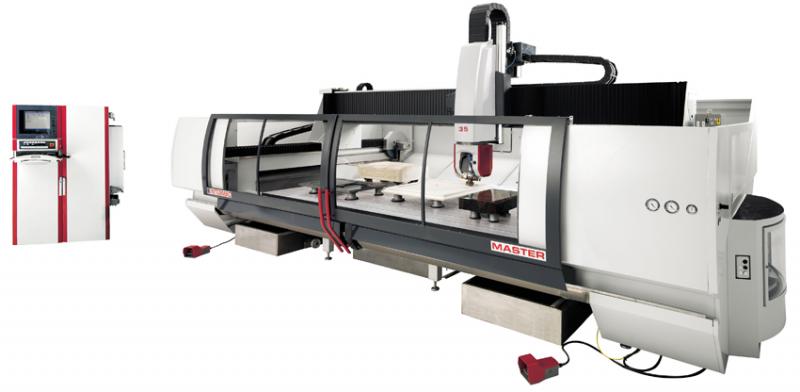

CNC obráběcí stroj 5-osý MASTER 35 Plus / 45 Plus

MASTER 35 PLUS - CHARAKTERISTIKA

Pracovní stanice s PC řízením a ovládáním 5 os X, Y, Z, A, C,  určená pro frézování, vrtání (perforování), vyhlubování, vytváření intarsií, tvarování, leštění hran a obratů, srážení a leštění žuly a mramoru.

Mechanická konstrukce s mobilním portálem

Konstrukce je sestavena ze svařovaných ocelových prvků, vhodně vyztužených tak, aby byla zaručena její dlouhodobá stabilita. Uspořádání stroje umožňuje snadné nakládání a vykládání desek.
Nový typ keramického nátěru zajišťuje vyšší odolnost proti korozi. Hmotnost stroje 6,5 tuny je potvrzením stability a robustnosti.

Rozměr pracovního stolu  3250x1625 mm

Umožňuje naložení více kusů naráz či optimální funkci i při opracování velkých kusů jako jsou stolové  nebo kuchyňské desky. Nakládka materiálu na pracovní stůl může být provedena i shora.
Systém umístění a úchytu opracovávaných kusů pomocí přísavek s dvojitým okruhem podtlaku nahrazuje nutnost mechanického uchycování pomocí šroubů a zrychluje tak fázi umístění desky k opracování.
Vytváření podtlaku v přísavkách pro fixaci opracovávaného kusu zajišťuje okružné bezúdržbové čerpadlo o výkonu 75m3/h. Řídící systém podtlaku má pracovní desku rozdělenou na 2 nezávislé, zvlášť ovládané části.  Spojky přísavek jsou vybaveny rychlo úchytem.
Systém sběru chladící vody obsahuje i výsuvné nádoby (za příplatek) umístěné pod pracovním stolem.

N.1 Rotační zásobník nástrojů s 14 pozicemi
(dalších 14 pozic za příplatek)

Zaručuje dostatečnou kapacitu nástrojů a snižuje časové ztráty i při složitých opracováních. Jeho umístění umožňuje obsluze bezpečnou manuální výměnu nástrojů v zásobníku i během práce stroje, protože probíhá zvenku. Kdyby během této operace došlo k automatické výměně nástroje, stroj se zastaví. Zásobník nástrojů umožňuje složité operace i při noční směně bez přítomnosti obsluhy.
Max. průměr nástrojů  je 150 mm a hmotnost 10 kg.
Zásobník je kompatibilní s jakýmkoliv typem agregátu.
Před automatickou výměnou nástroje, ještě před odložením nasazeného nástroje do zásobníku, proběhne automatická kontrola zda není dané místo v zásobníku již chybně obsazeno jiným nástrojem.
Stroj je možné vybavit ještě druhým rotačním zásobníkem s dalšími 14 pozicemi (opční výbava).

Nová pracovní hlava

Ovládaná ve svislé, nakloněné a rotační ose.
Parcuje pomocí nástrojů jako fréza, vrták, svislý řezaní kotouč nebo plochý brusný kotouč, jak na horizontální tak vertikální ploše.

Výkon 15 kW, s vektorovým řízením rotace od 0 do 12.000 otáček/min.

Vřeteno je vybaveno 4 keramickými ložisky, které zajišťují lepší odolnost proti zatížení.
Vřeteno je vybaveno systémem dvojího chlazení:
• vnitřní chlazení čistou vodou procházející vnitřkem nástroje; zvýšený průtok pro lepší chladící účinek
• vnější chlazení recyklovanou přefiltrovanou vodou s uzavřeným okruhem, procházející tryskami okolo nástroje.
Vřeteno je vybaveno zařízením rychlo úchytu pracovního nástroje s úchytem typu ISO 40 se systémem mechanického zablokování pomocí skupiny pružin a odblokování pomocí pneumatického pístu o tlaku 7 bar. Při výměně nástrojů dochází k automatickému čištění držáku nástroje proudem stlačeného vzduchu.
Stroj je dále vybaven pneumatickým tlakovým okruhem zamezujícím proniknutí znečišťujících částic.

Nové numerické řízení na PC - IWNC

Díky zcela nové technologii, vyvinuté firmou INTERMAC, je nyní numerické řízení zcela integrované do PC s operačním systémem WINDOWS XP.
Základní charakteristika:
• Procesor - podle momentálně na trhu dostupné technologie
• Integrovaná řídící deska os (XP615) – lehce vyměnitelná, vyvinutá firmou Intermac.
• Plochý LCD monitor 15”  LCD, běžná alfanumerická klávesnice a myš.
• Totální napojitelnost a kompatibilita s běžnými systémy síťového okolí nebo optickou/magnetickou podporou.
• Integrovaný modem
• TELESERVISE: absolutní kontrola a ovládaní stroje na dálku pro diagnostiku závad, aktualizaci systému, zadávání parametr a ověření parametrů přes Internet nebo Ethernet.
• Možnost instalace webové kamery s mikrofonem a sluchátky
• Jednotlivé komponenty jsou běžně dostupné na trhu
• Snížené náklady na údržbu a jednodušší intervence techniků

Nově koncipované ovládací prostředí je pro obsluhu velmi jednoduché a intuitivní. To vše i díky funkci TOOLTIP (hot mouse), která umožňuje znázornění popisu funkce textu při projetí kurzorem myši.
Možnost práce systémem MULTITASKING:
• Používání programu CAD-CAM a všech aplikací Intermac na PC umístěném na stroji i během práce stroje
• Používání všech funkcí (zadávání nových nástrojů, modifikace parametrů, atd.) i během práce stroje
Byly zachovány a vylepšeny všechny vlastnosti starého numerického řízení, jako je např. automatická kompenzace přítlaku leštícího nástroje podle jeho opotřebení v reálném čase.

Kontrola os DIGITÁLNÍ technologií

Tato nová technologie umožňuje ovládání os bez nutnosti převádět digitální signály na signály analogové a následně zpět na digitální. Dosahuje se tím následujících výhod: :
• Program pro automatické snížení rychlosti posunu v závislosti na síle odporu nástroje
• Absence rušení elektromagnetického pole
• Vyšší rychlost při přenosu dat umožňuje lepší interpolaci os, což mj. eliminuje nebezpečí nárazu do obráběného kusu

Teleservis

PC uvnitř stroje a integrovaný modem umožňují vzdálené napojení na stroj a tudíž servis po internetu nebo ethernetu. Tato funkce umožňuje:
• Diagnostiku a vyhledání závady
• Update softwaru a parametrů stroje
• Výrazná úspora nákladů na údržbu


Bezpečnost práce a spolehlivost v čase

• Stroj je již v základním provedení vybaven integrálními kryty, které zajišťují absolutní mechanickou ochranu a snížení hlučnosti. Pro umístění dorážek a přísavek na pracovním stolem se předpokládá použití JOYSTICKu, který umožňuje provádět všechny tyto operace z bezpečné pozice před strojem.
• Všechny pohyblivé části jsou chráněny proti vodě a prachu;
• El. rozvaděč je vodotěsně uzavřen a je vybaven klimatizací;
• Zařízení na automatické tlakové promázávání všech pohyblivých částí zaručuje funkčnost a usnadňuje údržbu.

Software Stone CAD-CAM

Umožňuje kompletní ovládání stroje z externího PC.

Skládá se z balíku programů CAD-CAM 3D, souhrně nazvaného   STONE-3D. Je vyvinutý a optimalizovaný firmou Intermac a ověřený ve více než 1500 aplikací. Jeho základními charakteristikami jsou:
 Programy na vytváření trojrozměrných forem s přednastavenými programy s cykly na vytváření žlábků, umyvadel z masivu, podstavců pro sprchový kout a sloupů.;
 Programování s využitím tabulky existujících typů materiálů;
 Grafická trojrozměrná simulace průběhu pracovního nástroje a konečného výrobku na základě typu materiálu;
 Načítání profilů pomocí automatického kopírování šablony;
 Dispozice pro načítání profilů pomocí digitálních stolů;
 Načítání profilů pomocí Scanneru (optional);
 Načítání profilů pomocí Laseru (optional)

Opční zařízení dodávané se strojem

• Laserové čtecí zařízení pro načtení tvaru šablony

TECHNICKÉ PARAMETRY

Napájení:

Rozměry:

Dráhy os:

Maximální rozměr opracovávané desky:
