CNC obráběcí stroj 3-osý MASTER 23

Nejmenší model z řady Master. Je určený pro začínající nebo malé výrobce, pro které je důležitým faktorem při investici cena nebo kteří disponují omezeným prostorem ve své provozovně. Master 23 nabízí stejnou úroveň technologie jako vyšší modely z řady Master, kde priorotou je jednoduchost a intiutivní ovládání a numerické řízení integrované do běžného PC.

MASTER 23 - CHARAKTERISTIKA

Pracovní stanice s 3 počítačem řízenými osami X, Y, Z, určená pro frézování, vrtání, leštění, vyhlubování, vytváření intarsií, leštění hran, žuly nebo mramoru.

Mechanická konstrukce s mobilním portálem

Konstrukce je sestavena ze svařovaných ocelových prvků, vhodně vyztužených tak, aby byla zaručena její dlouhodobá stabilita. Uspořádání stroje umožňuje snadné nakládání a vykládání desek.
Nový typ keramického nátěru zajišťuje vyšší odolnost proti korozi.

Rozměr pracovního stolu  2500x1200 mm

Systém umístění a úchytu opracovávaných kusů pomocí přísavek s dvojitým okruhem podtlaku nahrazuje nutnost mechanického uchycování pomocí šroubů a zrychluje tak fázi umístění desky k opracování.
Vytváření podtlaku v přísavkách pro fixaci opracovávaného kusu zajišťuje okružné bezúdržbové čerpadlo o výkonu 75m3/h. Řídící systém podtlaku má pracovní desku rozdělenou na 2 nezávislé, zvlášť ovládané části.  Spojky přísavek jsou vybaveny rychlo úchytem
Systém sběru chladící vody obsahuje i výsuvné (vyjmutelné) nádoby z nerez oceli (opční výbava) umístěné pod pracovním stolem.

Nové  vřeteno

Výkon 7,5 kW, s vektorovým řízením rotace od 0 do 12.000 otáček/min.
Vřeteno je vybaveno systémem dvojího chlazení:
• vnitřní chlazení čistou vodou procházející vnitřkem nástroje; zvýšený průtok pro lepší chladící účinek
• vnější chlazení recyklovanou přefiltrovanou vodou s uzavřeným okruhem, procházející tryskami okolo nástroje.
Vřeteno je vybaveno zařízením rychlo úchytu pracovního nástroje s úchytem typu ISO 40 se systémem mechanického zablokování pomocí skupiny pružin a odblokování pomocí pneumatického pístu o tlaku 7 bar. Při výměně nástrojů dochází k automatickému čištění držáku nástroje proudem stlačeného vzduchu.
Stroj je dále vybaven pneumatickým tlakovým okruhem zamezujícím proniknutí znečišťujících částic.

Nové numerické řízení na PC - IWNC

Díky zcela nové technologii, vyvinuté firmou INTERMAC, je nyní numerické řízení zcela integrované do PC s operačním systémem WINDOWS XP.
Základní charakteristika:
• Procesor - podle momentálně na trhu dostupné technologie
• Integrovaná řídící deska os (XP615) – lehce vyměnitelná, vyvinutá firmou Intermac.
• Plochý LCD monitor 15”  LCD, běžná alfanumerická klávesnice a myš.
• Totální napojitelnost a kompatibilita s běžnými systémy síťového okolí nebo optickou/magnetickou podporou.
• Integrovaný modem
• TELESERVISE: absolutní kontrola a ovládaní stroje na dálku pro diagnostiku závad, aktualizaci systému, zadávání parametr a ověření parametrů přes Internet nebo Ethernet.
• Možnost instalace webové kamery s mikrofonem a sluchátky
• Jednotlivé komponenty jsou běžně dostupné na trhu
• Snížené náklady na údržbu a jednodušší intervence techniků

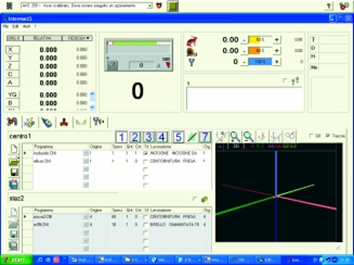

Nově koncipované ovládací prostředí je pro obsluhu velmi jednoduché a intuitivní. To vše i díky funkci TOOLTIP (hot mouse), která umožňuje znázornění popisu funkce textu při projetí kurzorem myši.
Možnost práce systémem MULTITASKING:
• Používání programu CAD-CAM a všech aplikací Intermac na PC umístěném na stroji i během práce stroje
• Používání všech funkcí (zadávání nových nástrojů, modifikace parametrů, atd.) i během práce stroje
Byly zachovány a vylepšeny všechny vlastnosti starého numerického řízení, jako je např. automatická kompenzace přítlaku leštícího nástroje podle jeho opotřebení v reálném čase.

Kontrola os DIGITÁLNÍ technologií

Tato nová technologie umožňuje ovládání os bez nutnosti převádět digitální signály na signály analogové a následně zpět na digitální. Dosahuje se tím následujících výhod: :
• Program pro automatické snížení rychlosti posunu v závislosti na síle odporu nástroje
• Absence rušení elektromagnetického pole
• Vyšší rychlost při přenosu dat umožňuje lepší interpolaci os, což mj. eliminuje nebezpečí nárazu do obráběného kusu

Teleservis

PC uvnitř stroje a integrovaný modem umožňují vzdálené napojení na stroj a tudíž servis po internetu nebo ethernetu. Tato funkce umožňuje:
• Diagnostiku a vyhledání závady
• Update softwaru a parametrů stroje
• Výrazná úspora nákladů na údržbu


Bezpečnost práce a spolehlivost v čase

• Aktivní ochrana pomocí fotobuněk umožňuje:
1. Snadný přístup ke stroji během fáze nakládky materiálu
2. Snadnou inspekce stroje během jeho práce
3. Vysokou bezpečnost: okamžité zastavení stroje v nebezpečných situacích
• Všechny pohyblivé části jsou nad hladinou vody
• El. rozvaděč je vodotěsně uzavřen (IP64) a je vybaven klimatizací;

Opční zařízení dodávané se strojem

• Laserové čtecí zařízení pro načtení tvaru šablony
