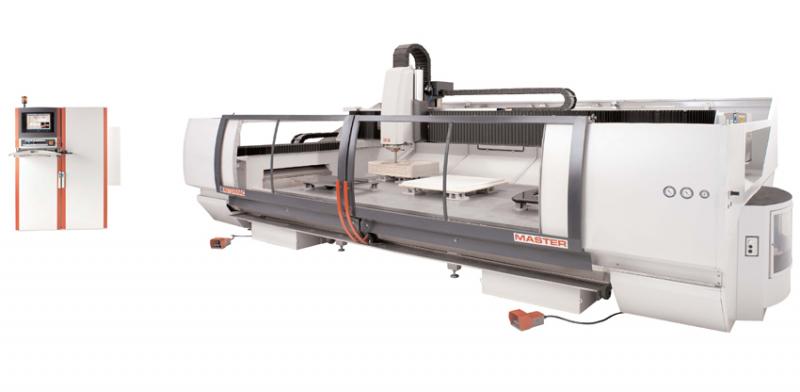

CNC obráběcí stroj 3-4-osý MASTER 33 - MASTER 33 Plus

Modely Master 33 – 43 - 33 Plus - 43 Plus jsou výsledkem posledního vývoje 3-4 osých cnc strojů. Možnost široké volitelné výbavy a přídavných zařízení umožňuje sestavit stroj podle Vašich potřeb. Tento model našel již uplatnění ve stovkách kamenických provozů po celém světě.

MASTER 33 - CHARAKTERISTIKA

Pracovní stanice s 3 počítačem řízenými osami X, Y, Z, určená pro frézování, vrtání, leštění, vyhlubování, vytváření intarsií, leštění hran, žuly nebo mramoru.

Mechanická konstrukce s mobilním portálem

Konstrukce je sestavena ze svařovaných ocelových prvků, vhodně vyztužených tak, aby byla zaručena její dlouhodobá stabilita. Uspořádání stroje umožňuje snadné nakládání a vykládání desek.
Nový typ keramického nátěru zajišťuje vyšší odolnost proti korozi.

Rozměr pracovního stolu  3250x1625 mm

Systém umístění a úchytu opracovávaných kusů pomocí přísavek s dvojitým okruhem podtlaku nahrazuje nutnost mechanického uchycování pomocí šroubů a zrychluje tak fázi umístění desky k opracování.
Vytváření podtlaku v přísavkách pro fixaci opracovávaného kusu zajišťuje okružné bezúdržbové čerpadlo o výkonu 75m3/h. Řídící systém podtlaku má pracovní desku rozdělenou na 2 nezávislé, zvlášť ovládané části.  Spojky přísavek jsou vybaveny rychlo úchytem
Systém sběru chladící vody obsahuje i výsuvné (vyjmutelné) nádoby z nerez oceli (opční výbava) umístěné pod pracovním stolem.

Nové  vřeteno

Výkon 15 kW, s vektorovým řízením rotace od 0 do 12.000 otáček/min.
Vřeteno je vybaveno systémem dvojího chlazení:
• vnitřní chlazení čistou vodou procházející vnitřkem nástroje; zvýšený průtok pro lepší chladící účinek
• vnější chlazení recyklovanou přefiltrovanou vodou s uzavřeným okruhem, procházející tryskami okolo nástroje.
Vřeteno je vybaveno zařízením rychlo úchytu pracovního nástroje s úchytem typu ISO 40 se systémem mechanického zablokování pomocí skupiny pružin a odblokování pomocí pneumatického pístu o tlaku 7 bar. Při výměně nástrojů dochází k automatickému čištění držáku nástroje proudem stlačeného vzduchu.
Stroj je dále vybaven pneumatickým tlakovým okruhem zamezujícím proniknutí znečišťujících částic.

2 x  Rotační zásobník nástrojů s 14 pozicemi (celkem 28 pozic)

Zaručuje dostatečnou kapacitu nástrojů a snižuje časové ztráty i při složitých opracováních. Jeho umístění umožňuje obsluze bezpečnou manuální výměnu nástrojů v zásobníku i během práce stroje, protože probíhá zvenčí. Kdyby během této operace došlo k automatické výměně nástroje, stroj se zastaví. Zásobník nástrojů umožňuje složité operace i při noční směně bez přítomnosti obsluhy.
Max. průměr nástrojů je 150 mm a hmotnost 10 kg.
Zásobník je kompatibilní s jakýmkoliv typem agregátu.
Před automatickou výměnou nástroje, ještě před odložením nasazeného nástroje do zásobníku, proběhne automatická kontrola, zda není dané místo v zásobníku již chybně obsazeno jiným nástrojem.
Stroj je možné vybavit ještě druhým rotačním zásobníkem s dalšími 14 pozicemi (opční výbava).

Nové numerické řízení na PC - IWNC

Díky zcela nové technologii, vyvinuté firmou INTERMAC, je nyní numerické řízení zcela integrované do PC s operačním systémem WINDOWS XP.
Základní charakteristika:
• Procesor - podle momentálně na trhu dostupné technologie
• Integrovaná řídící deska os (XP615) – lehce vyměnitelná, vyvinutá firmou Intermac.
• Plochý LCD monitor 15”  LCD, běžná alfanumerická klávesnice a myš.
• Totální napojitelnost a kompatibilita s běžnými systémy síťového okolí nebo optickou/magnetickou podporou.
• Integrovaný modem
• TELESERVISE: absolutní kontrola a ovládaní stroje na dálku pro diagnostiku závad, aktualizaci systému, zadávání parametr a ověření parametrů přes Internet nebo Ethernet.
• Možnost instalace webové kamery s mikrofonem a sluchátky
• Jednotlivé komponenty jsou běžně dostupné na trhu
• Snížené náklady na údržbu a jednodušší intervence techniků

Nově koncipované ovládací prostředí je pro obsluhu velmi jednoduché a intuitivní. To vše i díky funkci TOOLTIP (hot mouse), která umožňuje znázornění popisu funkce textu při projetí kurzorem myši.
Možnost práce systémem MULTITASKING:
• Používání programu CAD-CAM a všech aplikací Intermac na PC umístěném na stroji i během práce stroje
• Používání všech funkcí (zadávání nových nástrojů, modifikace parametrů, atd.) i během práce stroje
Byly zachovány a vylepšeny všechny vlastnosti starého numerického řízení, jako je např. automatická kompenzace přítlaku leštícího nástroje podle jeho opotřebení v reálném čase.

Kontrola os DIGITÁLNÍ technologií

Tato nová technologie umožňuje ovládání os bez nutnosti převádět digitální signály na signály analogové a následně zpět na digitální. Dosahuje se tím následujících výhod: :
• Program pro automatické snížení rychlosti posunu v závislosti na síle odporu nástroje
• Absence rušení elektromagnetického pole
• Vyšší rychlost při přenosu dat umožňuje lepší interpolaci os, což mj. eliminuje nebezpečí nárazu do obráběného kusu

Teleservis

PC uvnitř stroje a integrovaný modem umožňují vzdálené napojení na stroj a tudíž servis po internetu nebo ethernetu. Tato funkce umožňuje:
• Diagnostiku a vyhledání závady
• Update softwaru a parametrů stroje
• Výrazná úspora nákladů na údržbu


Bezpečnost práce a spolehlivost v čase

• Aktivní ochrana pomocí fotobuněk umožňuje:
1. Snadný přístup ke stroji během fáze nakládky materiálu
2. Snadnou inspekce stroje během jeho práce
3. Vysokou bezpečnost: okamžité zastavení stroje v nebezpečných situacích
• Všechny pohyblivé části jsou nad hladinou vody
• El. rozvaděč je vodotěsně uzavřen (IP64) a je vybaven klimatizací
• Tlakové automatické mazání pro všechny kluzné části stroje zaručuje funkčnost a usnadňuje údržbu stroje

Opční zařízení dodávané se strojem

• Laserové čtecí zařízení pro načtení tvaru šablony

TECHNICKÉ PARAMETRY

Napájení:

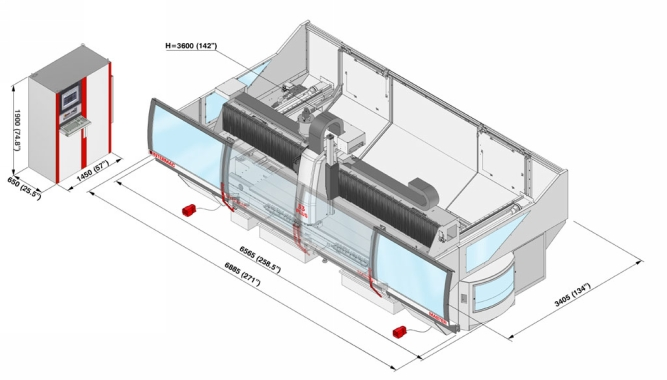

Rozměry:

Dráhy os:
